Аналоговый осциллограф VDS-6102A

настольный2 каналаUSB

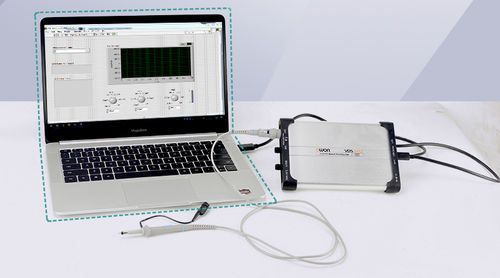

OWON новый USB интерфейс 100MHZ/14bit двухканальный осциллограф высокого разрешения VDS6102A *Двухканальный ультратонкий дизайн *Максимальная глубина хранения 10M *Максимальная полоса пропускания 100 МГц, частота дискретизации в реальном времени до 1 ГГца/с *Поддержка вторичной разработки для платформ Windows/Linux/Android/Apple Спецификация измерений Модель: VDS 6102A Полоса пропускания: 100 МГц Канал: 2 аналоговых канала + выходной канал источника сигнала Мгновенная частота дискретизации: до 1 ГГса/с Время нарастания: (типичное ≤3.5 нс на BNC) Диапазон временной базы: 5ns/div～100s/div, шаг на 1～2～5 Режим выборки: : обычная выборка, обнаружение пика, среднее значение Глубина хранения: 10M Входное соединение: постоянный ток, переменный ток, земля Входной импеданс: 1MΩ±2%, параллельно с 15pF±5pF Точность временной базы: ±25ppm Временной интервал (△T) Точность измерения: Одиночное: ±(1 время интервала выборки+100ppm×чтение+0.6ns), >16 средних значений: ±(1 время интервала выборки+100ppm×чтение+0.4ns) Вертикальная чувствительность: 2mV/div～5V/div Разрешение по вертикали: 14 бит Максимальное входное напряжение: 40V Peak（DC + AC Peak ） Ограничение полосы пропускания: до 20 МГц, полная полоса пропускания Коэффициент затухания зонда : 1X, 10X, 100X, 1000X Изоляция между каналами : 50Гц: 100: 1, 10 МГц: 40: 1 Интерполяция формы волны : Sin(x)/x ±2 В (2 мВ/дел - 50 мВ/дел); Диапазон смещения: ±20 В (100 мВ/дел - 500 мВ/дел); ±40 В (1 В/дел - 5 В/дел) Низкочастотная характеристика с одной полосой пропускания : Низкочастотная характеристика с полной полосой пропускания (с переменным током, -3Db) ≥5 Гц (на BNC) Точность усиления по постоянному току: ±2% Тип триггера Сигнальная система и частота линии/поля (тип видеотриггера) : Краевой триггер, широтно-импульсный триггер, видео триггер, наклонный триггер Режим триггера : автоматический, нормальный, одиночный Измерение курсора : Разница напряжения между курсорами (△V), разница времени между курсорами (△T)
