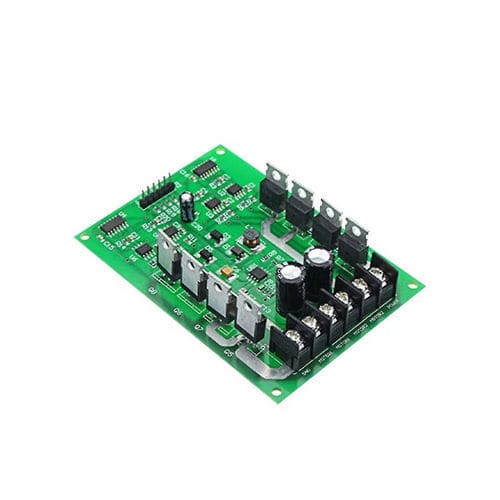

Управление двигателем мост в форме H EMS103

Постоянный ток

Модуль драйвера двигателя постоянного тока Tecoo H-Bridge для роботизированного автомобиля является важнейшим компонентом для управления движением двигателей постоянного тока в обоих направлениях (вперед и назад) с контролем скорости. Конфигурация H-моста: H-мост — это электронная схема, которая позволяет двигателю приводиться в движение в любом направлении, управляя полярностью подаваемого на него напряжения. Он состоит из четырех коммутационных элементов (транзисторов или МОП-транзисторов), расположенных в H-образной конфигурации. Управление двигателем: модуль H-моста обеспечивает необходимую схему для управления направлением вращения и скоростью двигателей постоянного тока. Управляя напряжением и полярностью, подаваемым на клеммы двигателя, он позволяет двигателю двигаться вперед, назад или останавливаться. Управление двумя двигателями: многие модули H-моста предназначены для управления двумя двигателями постоянного тока одновременно, что делает их идеальными для использования в роботизированных автомобилях, где для движения обычно используются два двигателя (по одному на каждое колесо). Поддержка ШИМ (широтно-импульсной модуляции): сигналы ШИМ могут использоваться для управления скоростью двигателей. Модуль H-Bridge часто включает в себя входные контакты PWM, что позволяет осуществлять точное управление скоростью путем изменения рабочего цикла сигнала PWM. Защита по току: для предотвращения повреждения двигателей и самого модуля многие модули H-Bridge включают в себя такие функции, как защита от перегрузки по току и тепловое отключение. Совместимость на уровне логики
