Прессиометр Менара G1

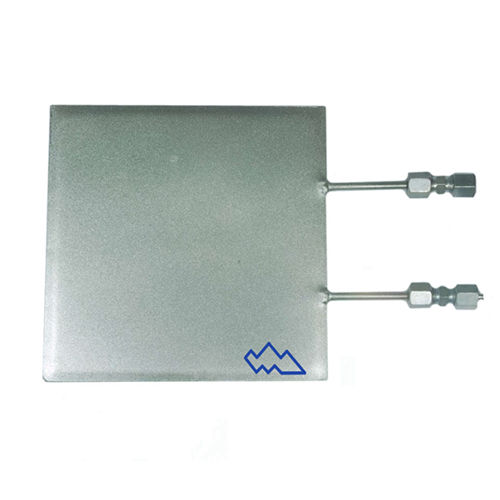

Датчики давления используются для мониторинга напряжений, возникающих на границе между подпорной конструкцией (например, стальными арочными опорами тоннеля) и окружающим активным давлением грунта. Ячейки давления состоят из стальной мембраны прямоугольной формы, заполненной специальным маслом и соединенной с электрическим преобразователем, который преобразует каждое изменение давления, действующего на мембрану, в стандартный электрический сигнал (4-20 мА). Для обеспечения высокой универсальности и адаптации к различным потребностям установки они выпускаются в различных конфигурациях: Без гидравлической трубки, с датчиком, установленным непосредственно на ячейке, горизонтально или вертикально С гидравлической трубкой для предварительного нагружения и датчиком, установленным либо непосредственно на ячейке, либо на трубке Примечательно, что во втором типе ячеек давления предусмотрена возможность повторного нагнетания давления через клапан подпитки, установленный на конце стандартной 1,5-метровой гидравлической трубки Rilsan. Повторное нагнетание давления становится необходимым, например, когда мембрана вмонтирована в бетонную облицовку туннеля, которая может сжиматься в процессе твердения, что приводит к потере контакта между мембраной и бетоном. Операция повторного нагнетания давления позволяет прибору функционировать должным образом, восстанавливая полный контакт между мембраной и бетонной поверхностью. Показания электрического датчика давления могут быть получены как через портативный блок управления, так и через автоматическую систему сбора данных, предназначенную для непрерывного мониторинга.
