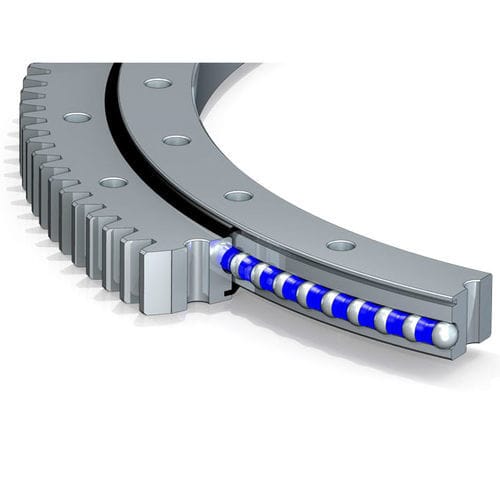

Опорно-поворотное устройство с наружным зацеплением E.20.C E.20.B

с перекрестными роликамис шариковым подшипником с четырьмя контактными точкамиоднорядная

Поворотный круг с внешними зубьями облегченной версии Поворотный круг легкой версии, это наиболее распространенная и используемая версия на рынке, для простых применений со средними/низкими нагрузками, он широко используется в пищевом оборудовании, упаковочном и экологическом оборудовании. Поворотный круг с внешними зубьями с одним рядом шариков Tecma Drive разрабатывает и поставляет поворотные круги с шариками четырехточечного контакта в версии с одним рядом шариков, состоящей из двух вращающихся колец с индукционной закаленной дорожкой качения, в компактной структуре и легком весе, она будет проходить через стальные шарики и полиамидные или металлические прокладки на кольцевой дорожке качения в четырех точках. Эта версия поворотного кольца может выдерживать осевые и радиальные силы, и опрокидывающий момент в то же время, они, как правило, предопределены в таких приложениях, как поворотные конверторы, сварочные манипуляторы, малые и средние краны, экскаваторы и другие типы строительных машин. Поворотный круг с внешними зубьями и двойным рядом шариков Поворотные круги с двойным рядом шариков устанавливаются на два ряда верхних и нижних стальных шариков разного диаметра в зависимости от условий применения и требуемых нагрузок. Этот тип открытой сборки очень удобен, так как углы дуги верхней и нижней дорожек качения составляют 90°, что позволяет выдерживать большие осевые силы и опрокидывающие моменты; когда радиальная сила превышает осевую силу в 0,1 раза, рекомендуется специально проектировать дорожку качения. В остальном, осевые и радиальные нагрузки серии поворотных колец относительно велики и прочны по структуре, что делает их особенно подходящими для средних башенных кранов, автокранов, погрузочно-разгрузочных машин и т.д.
