Система геолокализации для передачи данных

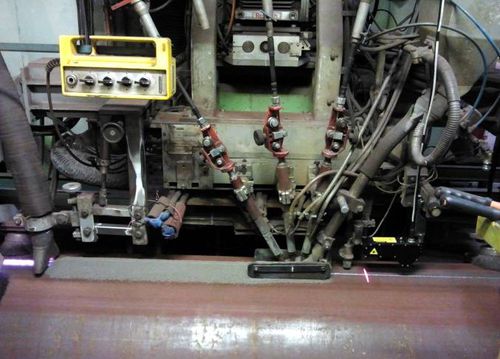

Система предназначена для автоматического слежения за V-образными канавками без заполнения или с частичным заполнением после сварочного прохода во время дуговой сварки или сварки под флюсом. Система состоит из двух основных частей: лазерного датчика (ЛС) с микропроцессорным управлением и модуля связи (СМ). Лазерный датчик обеспечивает бесконтактное измерение бокового и вертикального смещения центра стыка и передачу данных на коммуникационный модуль через интерфейс RS-422. Лазерный датчик также оснащен ТВ-выходом для визуального слежения за работой системы. Основными функциями модуля связи являются: прием данных лазерного датчика, формирование сигналов коррекции положения боковой и вертикальной сварочной головки, настройка системы слежения, координация с главным контроллером сварочного цеха, подвеска оператора и внешний компьютер для настройки сервисной параметризации и системы слежения. Система слежения интегрирована в существующее оборудование сварочного цеха. Датчик TV-выхода подключается к имеющемуся дисплею дистанционного просмотра. Коммуникационный модуль оснащен необходимым интерфейсом, цифровыми и/или аналоговыми входами и выходами для взаимодействия со сварочным цехом и пультом оператора (перечень необходимых сигналов дополнительно согласовывается с Заказчиком в зависимости от типа сварочного цеха). Система слежения базируется на современных промышленных электронных компонентах и печатных платах промышленного назначения, что обеспечивает повышенную надежность поставляемого оборудования.
