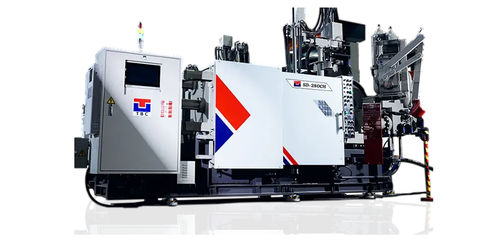

Машина для заливки роторов высокое давление CH series

с холодильной камеройдля алюминия

Обзор
Серия CH — интеллектуальная холоднокамерная машина для литья под давлением алюминия. Применяется импортная энергосберегающая система и пропорциональный клапан для низкой скорости, что обеспечивает более точную многоскоростную подачу по сравнению с традиционными схемами. Подходит для герметичных отливок.

Особенности серии CH

• Высокая скорость впрыска до 8 м/с и ускорение до 80G.
• Полное управление данными: отображение усилия запирания, интерфейс температуры печи, сигнализация по температуре масла, обнаружение дефектов и др. Хранение 500 наборов параметров пресс-формы.
• Оснащение продвинутыми вспомогательными устройствами: автоматический ковш с качающимся рычагом и сервопульверизатор для повышения производительности и качества.
• Расширенные функции управления данными с возможностью увеличения до 1 000 наборов параметров в электронной системе.

Система впрыска CH

• Двойная гидравлическая система и независимый накопитель интенсификации: отдельный аккумулятор для интенсификации предотвращает влияние давления при высокоскоростном впрыске. Давление интенсификации настраивается отдельно. Подходит для машин от 500 тонн и выше.
• Система впрыска meter-in: гидравлическая схема рассчитана на ускорение 80G и до 8 м/с. Используются немецкие пропорциональные соленоидные клапаны для точного многофазного управления на низкой скорости и снижения пористости отливок. Стандарт для моделей TBC CH.

Электрическое управление CH

• Интерфейс вакуумной системы.
• Параметры впрыска сохраняются до 300 наборов (электронное управление может расширить хранение параметров до 1 000 наборов).
• Интерфейс прижимного штифта.
• 15-дюймовый сенсорный экран для удобной настройки параметров оператором; усовершенствованные функции сбора данных впрыска.
• Цифровой индикатор усилия запирания, интегрированный с данными впрыска.
• Продвинутые электронные функции: обнаружение дефектов, обновление данных впрыска, расширенное хранилище параметров (до 1 000 наборов).
• Настройка отбраковки отливок (прогревочные выстрелы): выполнение нескольких выстрелов на низкой скорости после длительной остановки для предотвращения дефектных отливок из холодных форм.

Механическая конструкция и опции

• Фильтр для гидравлического масла.
• Система удаленного сбора данных: удаленный мониторинг и сбор производственных данных через мобильный телефон или ноутбук.
• Энергосберегающая система: насос Eckerle (Германия) и новая система управления; снижение энергопотребления примерно на 30% для машин >500 тонн.
• Подвижная усилительная плита плиты: предотвращает деформацию плиты и облегчает замену.
• Система быстрой замены пресс-форм: специальный гидравлический захват для быстрой и безопасной смены форм; управление интегрировано в электронную систему TBC.
• Автоматическая защитная дверь с управлением частотным преобразователем: стабильное автоматическое открытие/закрытие, синхронизированное с движением машины; может быть установлена со стороны оператора и со стороны неоператора.
• Возможность увеличения числа ядер в зависимости от тоннажа модели.

Визуальные / вспомогательные особенности

• Доступны несколько механических компоновок: C-тип, стандартный тип, link-тип.
• Вспомогательное оборудование: автоматический ковш (расчет объема расплава), автоматический распылитель, автоматический экстрактор, подвижная усиливающая плита, поршневой аккумулятор, боковое распыление на фиксированной плите, автоматическая защитная дверь с полным покрытием и система быстрой замены формы.

Механические характеристики (выдержка из таблицы нескольких моделей)
Item | Units | SD-280 CH | SD-420 CH | SD-580 CH | SD-730 CH | SD-900 CH
Die locking force | kN | 2800 | 4200 | 5800 | 7300 | 9000
Die platen dimensions (HxW) | mm | 850x904 | 1010x1010 | 1090x1180 | 1230x1230 | 1400x1400
Space between tie bars | mm | 584x584 | 652x652 | 750x750 | 852x852 | 931x931
Tie bar diameter | mm | 110 | 125 | 150 | 160 | 190
Die stroke | mm | 380 | 420 | 560 | 660 | 760
Die thickness | mm | 250~600 | 300~700 | 350~850 | 350~900 | 400~950
Solenoid valve for core | pcs | 3/8x1 | 3/8x1 | 1/2x2 | 1/2x3 | 1/2x3
Hydraulic outlet | set | 1/2x2 | 1/2x2 | 3/4x3 | 3/4x5 | 3/4x5
Injection force | kN | 265 | 354 | 506 | 550 | 653
Plunger stroke | mm | 370 | 425 | 580 | 670 | 750
Plunger-tip projection distance | mm | 150 | 165 | 250 | 300 | 350
Injection port position | mm | -125 | -150 | -175 | -175 | -250 or -275
Dry shot speed | m/s | 6 | 6 | 6 | 6 | 6 (variants: 6|7|8 available per model)
Plunger-tip diameter | mm | Min.50 Sta.60 Max.70 | Min.60 Sta.70 Max.80 | Min.70 Sta.80 Max.90 | Min.70 Sta.80 Max.90 | Min.80 Sta.90 Max.100
Maximum casting pressure | MPa | 132.8|92.3|67.7 | 109.9|80.6|61.7 | 117.7|90|71.1 | 140.5|107.7|85.1 | 130|102.8|83.1
Casting area | cm² | 184|265|361 / 287|413|563 | 312|425|555 / 485|661|864 | 416|544|688 / 624|816|1033 | 462|604|764 / 582|760|962 | 653|826|1022 / 904|1144|1414
Actual shot weight (Al) | kg | 1.40|2.02|2.75 | 2.35|3.20|4.18 | 4.35|5.68|7.19 | 5|6.6|8.3 | 7.3|9.2|11.4
Ejection force | kN | 123.5 | 190.1 | 259.7 | 300 | 340
Ejection stroke | mm | 80 | 100 | 110 | 125 | 125
Hydraulic motor | kW | 18.5 | 22.5 | 37 | 37 | 45
Amount of hydraulic fluid | L | 370 | 480 | 700 | 800 | 860
Amount of cooling water (oil) | L/min | 25 | 25 | 80 | 80 | 150-180
Amount of cooling water (die) | L/min | 25-50 | 25-50 | 50-90 | 50-90 | 150
Machine weight | ton | 9.4 | 12.8 | 23 | 30 | 50
Machine size | mm | 5613x1650x2616 | 6275x1835x2975 | 7590x2065x3345 | 8046x2335x3413 | 9990x2450x3556

Controller / Platen / Core / Injection / Hydraulic & Cooling / Safety / Others (options overview)

• Controller: цветной сенсорный экран (стандарт), отображение аварий, настройка параметров впрыска, отображение данных впрыска и кривой впрыска, отображение скорости и давления впрыска, магнитный бесконтактный датчик, моторизованный впрыскной клапан, управление условиями литья.
• Platen: настройка времени цикла, смазка при открытии формы, установка хода выброса с экрана, регулировка подвижной плиты, автоматическая смазка тяг, автовыдергиватель (опция в зависимости от модели).
• Core: подвижные сердечники 1 и 2 в стандартной комплектации для некоторых моделей; фиксированный сердечник 3 доступен для больших моделей; выбор тайминга и давления при движении сердечника во время впрыска.
• Hydraulic & cooling: датчики температуры и уровня гидравлического масла в стандартной комплектации; фильтр гидравлического масла, устройство автоматического сброса давления и усиленный охладитель доступны в зависимости от модели.
• Safety: ручная защитная дверь в стандартной комплектации; автоматическая защитная дверь с полным покрытием, ограждение со стороны неоператора, аварийная остановка доступны как опции.
• Auxiliaries: автоматический ковш с расчётом объема металла, автоматический распылитель с регулировкой высоты и вертикальным движением, автоматический экстрактор с регулировкой высоты формы, быстрые режимы автоматического производства.

Технические характеристики / спецификации

• Название серии: CH Series (холоднокамерная алюминиевая машина для литья под давлением).
• Возможность высокоскоростной инъекции: до 8 м/с; ускорение до 80G.
• Система впрыска: Meter-in впрыск с немецкими пропорциональными соленоидными клапанами; двойная гидравлическая система с независимым накопителем интенсификации на крупных моделях.
• Управление: 15-дюймовый сенсорный экран, цифровое отображение усилия зажима, хранение параметров формы (300–1 000 наборов в зависимости от уровня функций), обнаружение дефектов и настройка отбраковки.
• Энергосбережение: опция насоса Eckerle (Германия) и энергосберегающее управление для снижения потребления (~30% для >500 ton).
• Доступные модели & номинальная сила запирания: SD-280 CH (2800 kN), SD-420 CH (4200 kN), SD-580 CH (5800 kN), SD-730 CH (7300 kN), SD-900 CH (9000 kN).
• Типичные веса машин: от ~9.4 ton (SD-280 CH) до 50 ton (SD-900 CH).
