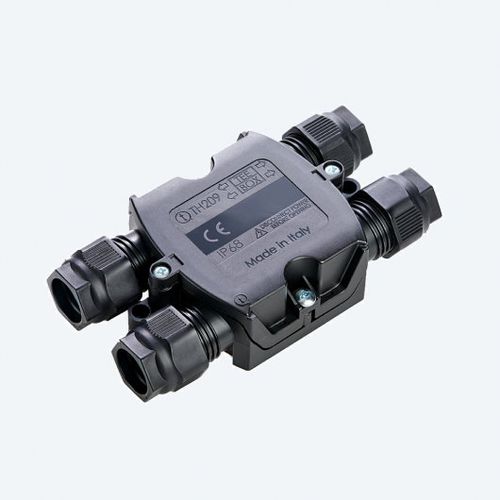

Встраиваемая соединительная коробка THP.209.A3A

IP68из пластикаПост. ток

ОБЩАЯ ИНФОРМАЦИЯ Тип установки Совместный соединитель (многоразовый/доступный) Конфигурация изделия Стыковочный разъем *Клеммная колодка, входящая в комплект Цвет Черный (пластиковые компоненты) - Техно-зеленый (резиновые компоненты) Габаритные размеры (мм) 121.0 x 64,5 x 28,0 ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ Количество подключенных кабелей 4 Схема подключения цепей Питание/сигнал Номинальный ток (AC/DC) 16A Номинальное напряжение (AC/DC) 450 В ПЕРЕМЕННОГО ТОКА Количество полюсов 3 Маркировка L-N-E Клеммы Прокалывающий винт *Клеммная колодка с двойным соединением, решение для прокалывания идеально подходит для кабелей из ПВХ, неопрена и FEP Клеммы Резьба/Момент затяжки M3 - макс. 1.0 Нм ДАННЫЕ ПОДКЛЮЧЕНИЯ Сечение многожильного провода без наконечника MIN (мм²) 0.50 Сечение многожильного провода без наконечника MAX (мм²) 1.50 Рекомендуемые типы кабеля H05xxx/H07xxx Диаметр кабеля MIN (мм) 7.00 Диаметр кабеля MAX (мм) 13.50 Момент затяжки гайки кабельного ввода 2.5 Нм УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ Степень защиты IP IP68 *IP68 (5м/3ч) IK рейтинг IK08 Солевой туман Испытание на воздействие солевого тумана : EN60068-2-11:2000 T маркировка T 85°C
