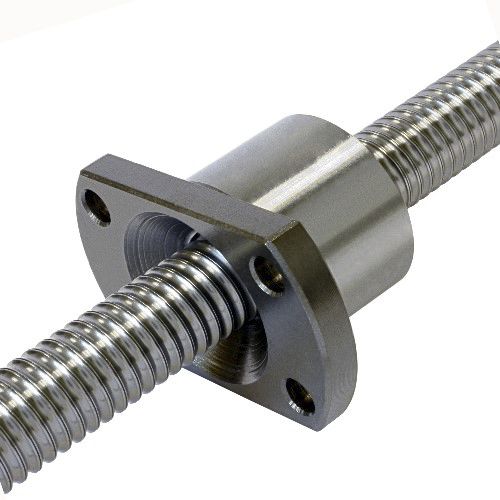

Шариковые винты и гайки шариковых винтов
Свойства
- Стандартные изделия от Ø 12 до Ø 40 мм, правая резьба, гайки с двусторонней фланцевой нарезкой и предварительной нагрузкой P0
- Материал: сталь 50CrMo5QT, поверхностная закалка 58-62HRC, глубина закалки 2 мм от корня резьбы
- В следующем обзоре предпочтительные типы, которые в основном имеются в наличии на складе, выделены красным цветом
- Более высокие предварительные нагрузки, шлифованные винты, фланцы с круглой гайкой и т.д. поставляются по запросу
- Больший предварительный натяг гайки обеспечивает более точное позиционирование, но приводит к снижению эффективности
- Комплекты шариковинтовых пар с предварительным натягом P1 - P4 поставляются только в собранном виде. Для предварительного натяга P0 мы поставляем винт и гайку отдельно.
- По запросу возможна обработка торцов неподвижных и плавающих подшипников по вашим чертежам. Примеры см. на страницах V 061 и V 062
- Обратите внимание, что при вертикальной установке и нагрузках, связанных с давлением или подъемом, винты могут деформироваться
- Учитывайте скручивание винта при работе на высоких скоростях вращения
Преимущества
- Трение качения в резьбе - поэтому очень высокий КПД
- Подходит для высоких скоростей
- Высокая точность позиционирования
- Требуется смазка - обычно гайки имеют отверстие для смазки
- Нет самоторможения! Вертикальные комплекты шариковинтовых пар должны монтироваться с тормозными двигателями
---
