Устройство наблюдения мощности TC series

вибрациидля измеренийPROFIBUS

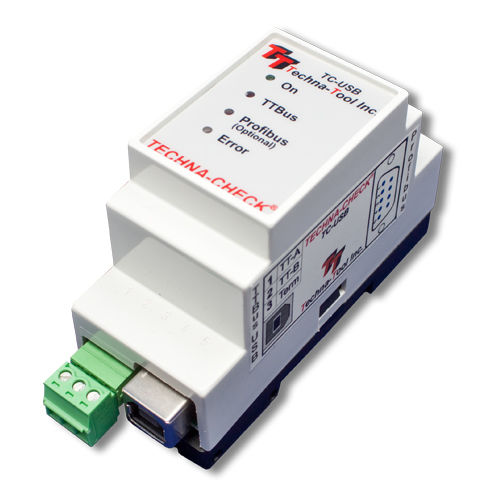

Techna-Check® модель TC-USB - это система мониторинга инструмента, разработанная для использования наших преобразователей мощности серии PWM-TTBUS для измерения истинной мощности на шпинделе или осевом двигателе станка. Она может использоваться для стандартных двигателей, серводвигателей переменного тока и частотно-регулируемых приводов. Techna-Check определяет наличие сломанного, тупого или отсутствующего инструмента. Система также имеет возможность сопряжения с акселерометром для измерения вибрации на шпинделе или приспособлении и проверки того, что она находится в заданном диапазоне. - Интерфейс USB для простого и надежного подключения к ПК - Мониторинг 1-128 инструментов или процессов резания на один двигатель - 1-20 двигателей могут быть подключены к одному устройству TC-USB - Дополнительная совместимость с Profibus - Настройка параметров осуществляется с помощью программного обеспечения TTMON - Независимые пределы для контроля обрыва, затупления, отсутствия и холостого хода - Функция огибания кривой для пределов - Ограничение точки касания используется для шлифовальных и балансировочных станков TC-USB подключается к системе управления станком с помощью входов/выходов 24vdc или Profibus. Одно устройство TC-USB может контролировать до 20 различных двигателей/станков, и каждый станок может иметь 128 различных инструментов или траекторий резания. Выбор инструмента осуществляется с помощью двоичных входов через модуль I/O100T, которые обычно подаются с M-кодов/Marco I/O или с помощью Profibus без I/O100T. После того, как устройству будет дано указание осуществлять мониторинг, система измерит мощность, которая используется только для вращения шпинделя; она обозначается как потребление на холостом ходу (рисунок 1). Для мощности холостого хода можно установить высокие и низкие пределы, чтобы определить, порвался ли ремень или вышли из строя подшипники в шпинделе.
