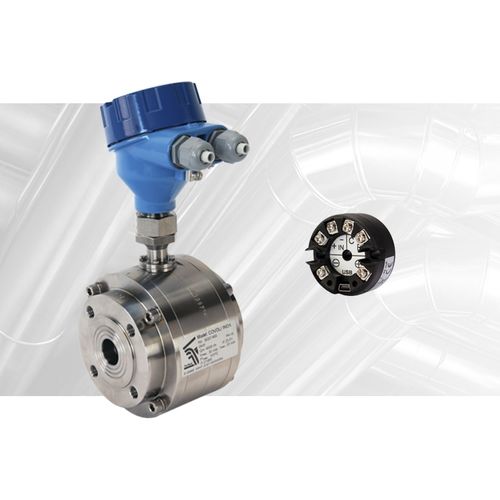

Делительное устройство частоты DFD420

импульсноедля промышленности

Преобразователь расхода DFD420 - это преобразователь импульсов/тока, который подходит как к осциллирующим поршневым расходомерам Tecfluid серии Covol, так и к турбинным расходомерам серии TM, а также к другим импульсным преобразователям, представленным на рынке. Преобразователь импульсов - это электронное устройство, которое используется для преобразования импульсов, полученных от датчика, в другой тип совместимого сигнала для других устройств, таких как контроллеры расхода, в нашем случае DFD420 преобразует входные импульсы расходомера в импульсы тока: Импульсы на единицу объема или настраиваемый сигнал тревоги по расходу аналоговый выход 4-20 мА DFD420 имеет два выхода: аналоговый выход 4-20 мА в двухпроводном контуре, который также обеспечивает питание прибора, и оптоизолированный выход, который выдает импульсы, пропорциональные входным импульсам или конфигурируемому сигналу тревоги. Зачем нужен токовый выход? Для того чтобы передать информацию о расходе на прибор с входом 4-20 мА, например, для передачи информации по кабелю в промышленных условиях. Для этого измеряется частота входных импульсов (скорость потока) и преобразуется в аналоговый сигнал, пропорциональный скорости потока, а также параметры, конфигурируемые с помощью программного обеспечения Winsmeter DFD, о котором мы поговорим позже. Токовый выход может быть подключен к любому устройству, имеющему совместимый токовый вход с программируемыми значениями 4 и 20 мА. Зачем нужен импульсный выход? Для получения информации о количестве жидкости, проходящей через расходомер, т.е. об объеме. Для этого преобразователь DFD420 подсчитывает количество импульсов на своем входе и делит их на коэффициент деления, запрограммированный пользователем. Таким образом, они превращаются в удобную величину для количественного определения объема (например, 1 импульс/литр).
