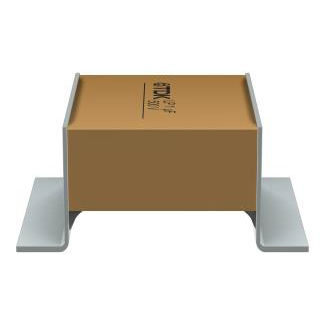

Керамический конденсатор LP, SP series

модульс низким сопротивлением эквивалентной последовательностиамортизационный контур

Обзор
Конденсаторы CeraLink предоставляют компактное решение с высокой плотностью емкости для требовательных применений силовой электроники в высоких частотах и температурах, где критичны габариты, высокий ток и быстрая коммутация.

Кратко
CeraLink использует RoHS-совместимую PLZT-керамику (lead lanthanum zirconium titanate) в сочетании с медными внутренними электродами. Они демонстрируют пик емкости при заданном рабочем напряжении (поведение с положительным смещением) и оптимизированы для быстродействующих wide bandgap полупроводников (SiC / GaN), обеспечивая высокую плотность емкости и большую токовую нагрузку в компактных SMD-корпусах.

Ключевые преимущества

• Увеличение емкости при DC-смещении между 0 V и Vop (поведение с положительным смещением) и передовая плотность емкости в рабочей точке (Vop & Top).
• Способность выдерживать чрезвычайно высокие пульсирующие токи.
• Высокая надежность, квалификация на основе AEC-Q200.
• RoHS-совместимы.
• Медные внутренние электроды снижают потери на ВЧ и обеспечивают быстрые dV/dt при высоком Imax.
• Как правило, низкий саморазогрев и хорошие свойства термостойкой саморегуляции для стабильной работы.
• Поддерживают монтаж поверхностного монтажа по стандартным MLCC-профилям пайки.

При высоких частотах

• Оптимальный частотный диапазон: 100 кГц – 1 МГц.
• Минимальное ESR благодаря низкопотерянным медным электродам и ВЧ-ориентированному бэкенду.
• Низкие потери, обеспечивающие очень высокую способность к dV/dt.
• Подходят для быстродействующих преобразователей с высокими переходными требованиями.

При высокой температуре

• Рабочая температура до +150 °C (подходит для SiC / GaN).
• Низкие потери; ESR обычно существенно снижается с повышением температуры.
• Ультранизкие токи утечки благодаря подбору материалов.
• Отсутствие теплового разгона в заданных условиях.

Применения
CeraLink — компактное решение для демпферов (snubber), фильтров, летающих конденсаторов и DC-link. В отличии от традиционных керамических конденсаторов, CeraLink достигает максимальной емкости в заданной рабочей точке (поведение с положительным смещением), что может пропорционально увеличиваться с долей пульсации напряжения — идеально для SiC и GaN в силовой электронике.

Типичные сценарии использования

• Автомобильная электроника: высоковольтные приложения в xEV, вспомогательные инверторы (HV компрессор/насос/нагреватель), OBC, DC/DC преобразователи.
• Промышленность: приводы, системы накопления энергии, преобразователи мощности, солнечные инверторы, ИБП и изолированные источники питания.
• Силовые модули: интеграция в качестве демпферных конденсаторов или емкости DC-link в инверторных модулях для повышения эффективности и уменьшения размера/стоимости системы.

Портфель

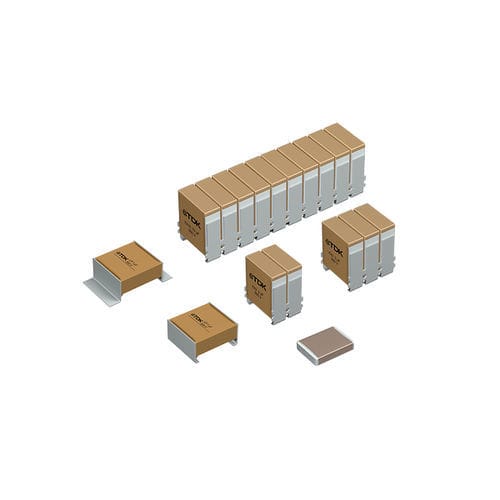

Портфель предлагает три подхода на базе PLZT с медными внутренними электродами: LP (low profile), FA (flex assembly) и 2220 (оптимизирован для плотности емкости). Устройства рассчитаны на -40 °C до +150 °C и доступны в нескольких классах напряжения (пример: 500 V / 700 V / 900 V); окончания: стандартные и мягкие SMD, а также lead-frame / серебряные наружные электроды для LP/FA.

Особые требования (сравнительная таблица)
Design | MLCC class I | MLCC class II | CeraLink
Резонансный конденсатор, стабильная C | ✔ | x | x
T >125 °C | ✔ | Ограниченное предложение (X8R/на заказ) | ✔
V >630 V | ✔ | Ограниченное предложение | ✔
AC применение | ✔ | ✔ | x

Поведение емкости / заметки по производительности
CeraLink демонстрирует пик емкости в рабочей точке и характерные C–V кривые. Сочетание высокой токовой нагрузки и плотности емкости может сократить количество компонентов по сравнению с MLCC, способствуя миниатюризации системы и улучшению соотношения цена/производительность.

Характеристики / технические спецификации

• Материал: PLZT-керамика с медными внутренними электродами; серебряные наружные электроды / серебристое покрытие медного lead-frame для LP и FA.
• Диапазон рабочих температур: -40 °C до +150 °C.
• Классы напряжения (примеры): на странице показаны примеры при 350 V; портфель включает 500 V, 700 V, 900 V (некоторые конструкции поддерживают пиковые напряжения ≈1300 V).
• Серии: CeraLink LP (low profile), FA (flex assembly), 2220 (SMD, оптимизирован для плотности емкости).
• Примеры номинальной/эффективной емкости: 2220 – 0.47 µF @ 350 V; 2220 – 0.056 µF @ 900 V; серия FA — диапазон ~0.5 µF до 10 µF в зависимости от класса напряжения; примеры LP включают 0.5 µF @ 700 V и 1 µF @ 500 V (см. даташиты).
• Нормальные рабочие токи (примеры при 105 °C RMS): см. даташиты (примерно 2.3–5 A для некоторых 2220; 7–38 A для некоторых FA вариантов).
• Оптимальная частотная область: ~100 kHz – 1 MHz; минимальное ESR и низкие ВЧ потери благодаря медным электродам.
• Квалификация: на основе AEC-Q200.
• Пайка / монтаж: SMD с использованием стандартных MLCC reflow-профилей; окончания: стандартное SMD, soft SMD, SMD с lead-frame (LP/FA).
• Соответствие: RoHS-совместимо.
