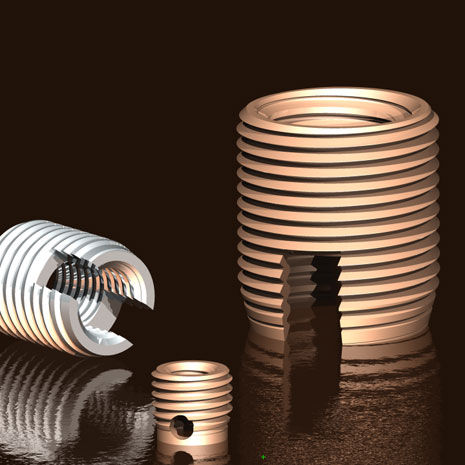

Резьбовая вставка Ensat®

саморезиз нержавеющей сталииз стали

Энсовые вставки - Производительные характеристики Использование самонарезающих вставок имеет значительные преимущества по сравнению с предварительно нарезанными отверстиями, литыми вставками и проволочными резьбовыми вставками. Они устраняют необходимость в закрытых отверстиях для прямого врезания в основной материал, повреждение инструментов и низкую производительность, вызванное литыми вставками и трудоемким процессом установки проволочных резьбовых вставок в предварительно нарезанные отверстия. Использование самонарезающейся пластины может привести к уменьшению размера резьбы, требуемого благодаря большому эффективному материалу поверхности среза и снижению стоимости и веса пластины. Энсатрубки из толкателя Tappex Внешние резьбовые помехи Для изделия, изготовленного из легкого сплава, эта диаграмма ясно показывает, что хотя правильные размеры отверстий важны для надежности изделия, Ensat 302 достигает почти максимального вытягивания при воздействии внешней резьбы всего 30%. Сопротивление выдвижению Сопротивление выдвижению В легких сплавах самонарезающаяся стальная вставка выдерживает усилие выталкивания, превышающее предел текучести болта 8,8 прочности. Процедура установки Просверлите отверстие для коррекции диаметра, при необходимости выполните зенковку. Привинтите ансамбль к приводному инструменту так, чтобы режущий паз или режущее отверстие были направлены вниз. Убедитесь в том, что зажимная шпилька в ансамбле не превышает половины высоты режущего паза или отверстия Убедитесь, что установочный инструмент и ансамбль расположены перпендикулярно отверстию. При использовании производственного привода (серия 029) вращающийся корпус должен опираться на видимые снаружи стопорные штифты таким образом, чтобы он вращался по часовой стрелке. Установите контроль глубины, где это применимо, на 0,1/0,2 мм ниже поверхности принимаемого материала.
