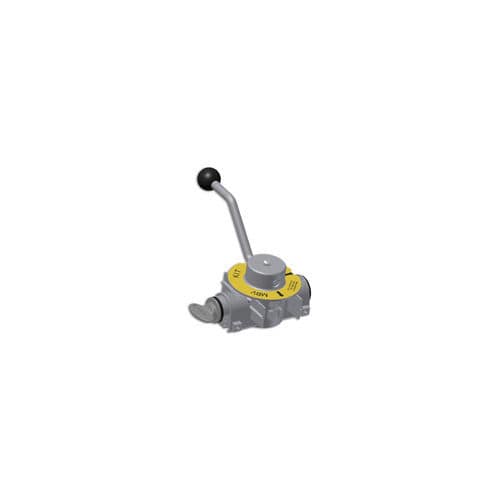

Устройство блокировки для клапана MBV

Модульный блокиратор шарового крана Castell MBV - это встроенный блокиратор, предназначенный для блокировки крана в открытом, закрытом или одновременно открытом и закрытом состоянии. MBV подходит для любых четвертьоборотных кранов, включая шаровые, плунжерные и бабочковые краны с размером прохода до 2 1/2 дюйма. Установка MBV обеспечивает логическую, предопределенную и безопасную последовательность работы в тех случаях, когда управление потоками является критически важным. MBV изготавливается из нержавеющей стали с запорными частями из латуни или нержавеющей стали, что делает его идеальным для использования в суровых или агрессивных средах, где он подвергается интенсивной эксплуатации. Области применения MBV предназначен для работы в составе интегрированной системы безопасности, контролирующей работу четвертьоборотных шаровых кранов в критически важных системах безопасности. Типичное применение модульного блокиратора шаровых кранов MBV - предотвращение несанкционированного закрытия одной из линий, при этом одна линия всегда остается открытой. Блокировочные клапаны в открытом и закрытом положениях имеют взаимозаменяемый ключ между клапанами, обеспечивающий открытие первого клапана перед закрытием второго. В то время как рабочая линия заблокирована в открытом положении, сервисная линия заблокирована в закрытом. Перед открытием рабочей линии необходимо убедиться, что рабочая линия закрыта. Вставив ключ A (из диспетчерской) в MBV, управляющий рабочей линией, можно разблокировать клапан и перевести его из открытого в закрытое положение. Повернув и отпустив ключ B, можно заблокировать клапан в закрытом состоянии. Ключ B можно поднести к следующему клапану, который управляет сервисной линией. Теперь этот клапан можно разблокировать, вставив и повернув ключ B в MBV.
