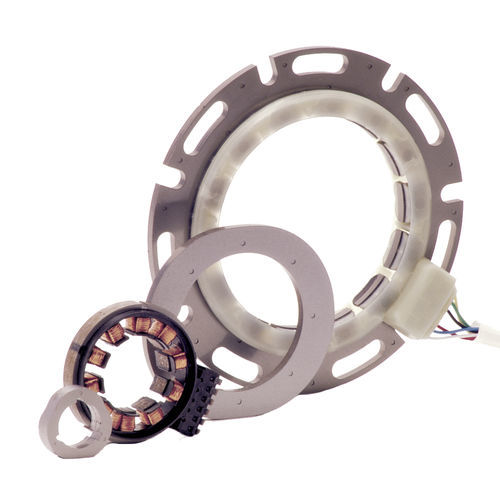

Цифровое решающее устройство VR Type (Singlsyn)

Это ультратонкий угловой детектор абсолютного типа с высокой надежностью при высокой температуре, вибрации и ударах. Singlsyn имеет более высокую надежность и может быть изготовлен с меньшими затратами, так как не имеет катушки на роторе. Формирование сердечника ротора в специальную форму и изменение ширины зазора между сердечником ротора и сердечником статора создает изменения в амплитуде выходного напряжения. Singlsyn может быть установлен на минимальном пространстве благодаря ультратонкой структуре встраиваемой модели. (Singlsyn - это наша торговая марка для резольвера типа VR) Особенности Чрезвычайно тонкая форма Singlsyn занимает минимальное монтажное пространство благодаря чрезвычайно тонкой толщине встраиваемой конструкции. Широкий температурный диапазон -40～＋150℃ Прочность для жестких условий эксплуатации Вибрация : 196 м/сек2 (20G) Удар: 980 м/сек2 (100G) Влажность : 90% RH более Высокая скорость вращения 30 000 мин-1 (об/мин) (тип большого диаметра: 12 000 мин-1) Мин. Высокая надежность Singlsyn имеет схожую структуру с электродвигателями, но обладает высокой надежностью, поскольку на его роторе нет катушки обмотки. Определение абсолютного положения и скорости При подключении к преобразователю R/D или Smartcoder, он способен преобразовывать аналоговые выходные сигналы Singlsyn в цифровые сигналы положения (угла). Сигналы положения передаются как абсолютное положение в диапазоне электрического одного цикла. Низкая стоимость Особенно низкая стоимость достигается за счет уменьшения количества деталей до 1/10 по сравнению с обычными резольверами.
