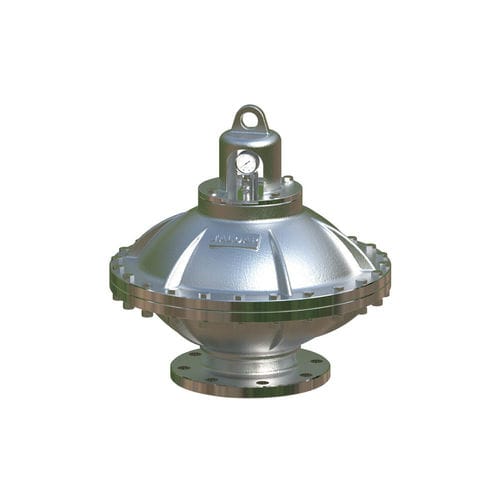

Гидравлический гаситель пульсаций PD608

из нержавеющей сталидля шланга

Уникальная конструкция мембраны Уникальная конструкция обратного клапана Защитная крышка с выступом Интегрированный корпус Доступны воздушные камеры различных объемов Компактный, легкий Демпфер пульсаций — это специальное устройство для хранения давления, используемое для жидкости под давлением. Хорошо известно, что жидкость не может быть сжата. Однако мы можем решить эту проблему, сжав газ (подробнее см. на рис. 1). Демпфер пульсаций PD608 имеет съемный воздушный мешок с соединениями, установленными в его оболочке под давлением. Инертный газ (азот) с давлением P0 заполняется в воздушный мешок через впускной клапан до тех пор, пока воздушный мешок не расширится и не заполнит все внутреннее пространство демпфера пульсаций объемом V0. Когда циркулирующее давление P1 больше заданного давления газа P0, гидравлический клапан внизу откроется, и объем воздушного мешка будет сжат до V1 из-за воздействия внешнего циркулирующего давления. Если давление жидкости увеличится до P2, объем газа уменьшится до V2, а давление увеличится, чтобы уравновесить давление жидкости. То есть, воздушная камера внутри демпфера пульсаций сжимается, при этом объем изменяется △V=V1-V2. Таким образом, энергия, запасенная в демпфере пульсаций, может быть использована.
