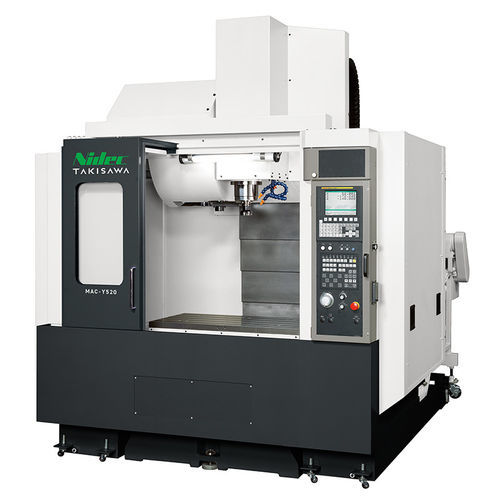

Обрабатывающий центр 3 оси MAC-Y520вертикальныйBT 4030 инструментов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- BT 40
- Количество инструментов
- 30 инструментов
- Сопутствующие функции
- для фрезерования
- Применение
- для крупногабаритных деталей
- Другие характеристики
- с автоматическим устройством смены инструментов
- Ход Х
850 mm
(33,46 in)- Ход Y
520 mm
(20,47 in)- Ход Z
610 mm
(24,02 in)- Скорость вращения
МАКС.: 12 000 rpm
(75 398 rad.min-1)МИН.: 8 000 rpm
(50 265 rad.min-1)- Мощность
7,5 kW, 11 kW
(10,2 hp, 14,96 hp)- Грузоподъемность стола
800 kg
(1 764 lb)- Общий вес
6 500 kg
(14 330,05 lb)- Габаритная длина
2 400 mm
(94,5 in)- Габаритная ширина
2 870 mm
(113 in)- Общая высота
2 807 mm
(110,5 in)
Описание
MAC-Y520 — вертикальный обрабатывающий центр в исполнении #40, обеспечивающий ход, сопоставимый с #50‑классом, для обработки более крупных заготовок при сохранении совместимости с инструментами #40.
Ключевые особенности
Ходы
Технические характеристики
Ключевые особенности
- Совместим с существующими инструментами #40 и инструментами сверлильных центров (BT40), что позволяет повторно использовать имеющийся парк инструментов.
- Увеличенные ходы по осям X/Y/Z обеспечивают многоперационную обработку более крупных деталей, таких как корпуса и каркасы.
- Ход уровня #50 на платформе с хвостовиком #40 расширяет возможности по обработке деталей без изменения стандарта инструмента.
Ходы
- X: 850 мм
- Y: 520 мм
- Z: 610 мм
Технические характеристики
- Рабочая площадь стола: 1000 × 520 мм
- Макс. нагрузка на стол: 800 кг
- Скорость шпинделя: 8 000 min⁻¹ (опция: 12 000)
- Тип хвостовика / ёмкость магазина: BT40 / 30 инструментов
- Двигатель шпинделя: 11 / 7,5 кВт
- Электрическая мощность: 18,8 кВА
- Высота машины: 2 807 мм
- Требуемая площадь основания: 2 400 × 2 870 мм
- Масса машины: 6 500 кг
