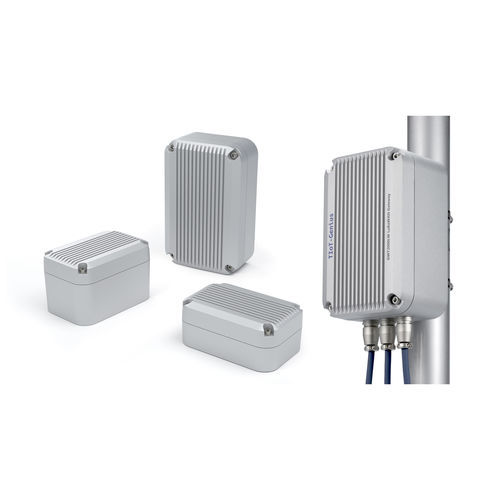

Распределительный шкаф для распределения DWH series

на DIN-рейкенастенныйиз алюминия

Обзор продукта

• Высокопроизводительный корпус из литого под давлением алюминия IP68, защищенный от погружения на 24 часа на глубину 1 м.
• Экранирование EMC достигается за счет незавершенных внутренних сторон верхней крышки и основания, а также проводящей силиконовой прокладки.
• Подходит для точек доступа, оптического передающего оборудования, ударопрочных промышленных ПК и других.
• Доступно 4 размера в металлическом серебре.
• Класс защиты: IP68 (24 часа/1 м глубины)
• Рабочая температура: -40°C ~ +105°C

График запуска

• Конец декабря 2025: DWH10-15-9S, DWH14-22-7S, DWH14-22-10S
• Февраль 2026: DWH10-15-6S

Номер продукта / Размеры
Номер продукта | Внешние размеры (Ш x В x Г, мм) | Внутренние размеры (ш x в x г, мм) | Вес (г) | Дата запуска
DWH10-15-6S | 100 x 63,5 x 150 | 86 x 46 x 136 | 875 | Февраль 2026
DWH10-15-9S | 100 x 93,5 x 150 | 81 x 76 x 131 | 1115 | Конец декабря 2025
DWH14-22-7S | 140 x 74 x 220 | 125 x 56 x 205 | 1470 | Конец декабря 2025
DWH14-22-10S | 140 x 104 x 220 | 123 x 86 x 203 | 1865 | Конец декабря 2025
Опциональные части

• Монтажная пластина для DW・DWH - серия DWMP
• Кронштейн для настенного монтажа для DW・DWH - серия DWF
• Кронштейн для настенного монтажа для DW・DWH - DWMB-1N
• Кронштейн для монтажа на алюминиевый столб для серии DW・DWH
• Ремень для монтажа на столб из нержавеющей стали - серия SNB
• Ремень для монтажа на столб - серия PKB
• Монтажные винты для DW・DWH - SMS4-8
• DIN-рейка для DW･DWH - серия FDR
• Экранированный кабельный ввод EMC - серия AGE
• Термостойкий кабельный ввод - серия AGH
• Металлический кабельный ввод IP68 - серия AGM
• Недорогой металлический кабельный ввод IP67 - серия RMC
• Защитный вентиль из нержавеющей стали - PMF-12M
• Защитный вентиль - серия PMF

Похожие продукты

• Корпус из литого под давлением алюминия IP68 - серия DW
• Корпус из литого под давлением алюминия с экранированием EMC IP67 - серия HQ
• Корпус из литого под давлением алюминия IP67 - серия BDN
• Фланцевый алюминиевый корпус IP68 - серия AW
• Алюминиевый корпус с радиатором IP68 - серия AWN
• Корпус из литого под давлением алюминия IP65 - серия AL
• Фланцевый алюминиевый корпус с радиатором и экранированием EMC - серия EXHFE
• Алюминиевый корпус с радиатором и экранированием EMC - серия EXHE
• Алюминиевый корпус с радиатором - серия EXH

3D-виды

• 3D-вид - DWH10-15-6S
• 3D-вид - с настенным кронштейном
• Вид сборки кронштейна для монтажа на столб
• Взрыв-схема

Характеристики / Технические спецификации

• Материал: Литой под давлением алюминий
• Отделка: Металлическое серебро
• Класс защиты: IP68 (24 часа на глубине 1 м)
• Экранирование EMC: Незавершенные внутренние стороны и проводящая силиконовая прокладка
• Рабочая температура: -40°C до +105°C
• Доступные размеры: 4 (см. таблицу выше)
• Вес: от 875 г до 1865 г в зависимости от модели
• Подходит для: Точек доступа, оптического передающего оборудования, ударопрочных промышленных ПК и т.д.
