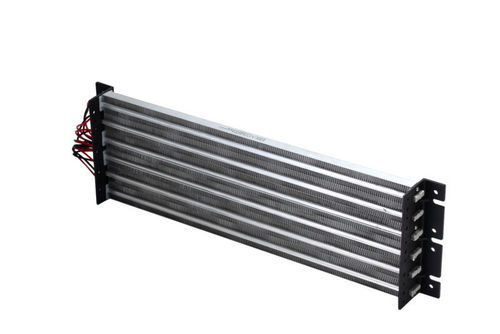

Нагревательный элемент PTC STW Series

из керамикипромышленныйдля электрических транспортных средств

Обзор
Высоковольтные PTC-обогреватели KLC обеспечивают саморегулируемый, быстрый и энергоэффективный нагрев в широком диапазоне напряжений (12 В–999 В), при этом для 12 В–600 В доступны одобрения UL/CSA. Разработаны для электромобилей, батарейных систем, зарядной инфраструктуры и промышленного оборудования; обеспечивают стабильную тепловую мощность, упрощённое термоуправление и возможности OEM-кастомизации в производстве по стандарту IATF 16949.

Ключевые характеристики

• Саморегулирующаяся PTC-керамика: Снижает ток при росте температуры, предотвращая перегрев и упрощая управление.
• Широкая совместимость по напряжению: 12 В–999 В (UL/CSA сертификация для 12 В–600 В) для EV-платформ, зарядных устройств и промышленных источников питания.
• Высокая плотность мощности: До 30 000 Вт в зависимости от габаритов и конструкции для быстрого разогрева.
• Многоступенчатый выход: Конфигурируемые ступени мощности для оптимизации энергопотребления под задачу.
• Автомобильное/промышленное качество: Производство по IATF 16949 / ISO 9001 с возможностью получения международных сертификатов.
• Варианты кастомизации: Гибкие размеры, число труб, варианты ламелей и проводки/разъёмов под требования OEM.

Модели (выбор)
Диапазон напряжения | Модель | Размеры (mm) | Число труб | Ширина ламели (mm) | Шаг ламели (mm) | Стандарт | Проводка
12~500V | MH(W) | 26 x 90 x L (70~492) | 2 или 3 | 90 | 1.2 / 2.0 / 2.6 | Тип клеммы | Доступно
12~500V | MSH(W) | 26 x 65 x L (70~492) | 3 | 65 | 1.68 / 2.6 | Тип клеммы | Доступно
12~500V | SH(W) | 26 x 65 x L (70~492) | 2 | 65 | 1.68 | Тип клеммы | Доступно
12~500V | TH(W) | 26 x 45 x L (70~492) | 2 | 45 | 2.0 | Тип клеммы | Доступно
12~500V | OH(W) | 26 x 30 x L (30~492) | 1 | 30 | 1.68 | Тип клеммы | Доступно
12~999V | STW Series | 10 x 10 x 10 ~ 999 × 337.5 × 25 | – | – | – | Индивидуально | Настраиваемо

Области применения

• Зарядные станции: поддержание рабочей температуры при зарядке аккумуляторов в холодных условиях.
• Электрические грузовики, автобусы и легковые автомобили: отопление салона, защита компонентов и помощь при холодном старте.
• Батарейные системы: поддержание температуры элементов и модулей для надежной работы и долговечности.
• Строительная и сельскохозяйственная электротехника: обеспечение готовности к эксплуатации и снижение простоев.
• Железнодорожная и специализированная техника для работы в жестких условиях.
• HVAC-системы и установки обработки воздуха, требующие компактного эффективного электрического нагрева.

Почему выбирают высоковольтные PTC-обогреватели KLC?

• Быстрый прогрев эффективен до −20 °C для условий холодного старта.
• Улучшенная энергоэффективность по сравнению с традиционными резистивными нагревателями во многих сценариях.
• Производство автомобильного и промышленного уровня (IATF 16949, ISO 9001) с опциями UL/CSA-сертификации.
• Инженерная поддержка: 3D-моделирование, лабораторные испытания, валидация жизненного цикла и помощь в интеграции.
• Гибкость проектирования для нестандартных корпусов, разъёмов и высоковольтных платформ (включая 800 В+).

Технические характеристики

• Напряжение: 12 В ~ 999 В (UL & CSA одобрено: 12 В ~ 600 В)
• Выходная мощность: До 30 000 Вт (в зависимости от размера и конструкции)
• Нагревательный элемент: PTC-керамика (саморегулирующаяся)
• Типовые форм-факторы: стандартные семейства MH / MSH / SH / TH / OH и полностью кастомная серия STW (от 10×10×10 мм до 999×337.5×25 мм)
• Типичные ширины ламелей: 30, 45, 65, 90 мм (в зависимости от модели)
• Конфигурации труб: 1–3 труб (в зависимости от модели)
• Примеры шага ламели: 1.2 мм / 1.68 мм / 2.0 мм / 2.6 мм
• Сертификации: IATF 16949, ISO 9001:2015; UL/CSA до 600 В; VDE опционально; доступны пути сертификации для >600 В
• Типичные применения: отопление салона EV, подогрев батарей, зарядные станции, промышленный обогрев, HVAC, помощь при холодном старте
