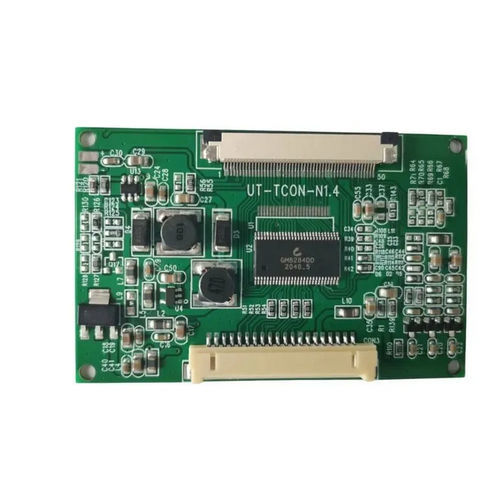

TBJ070LV-03 Плата масштабирования | Преобразование 50-контактного RGB в LVDS | Преобразование LVDS / TTL сигнала в функцию точечного экрана на основной плате | |
TBJ070LV-03 Плата масштабирования | Преобразование RGB 50-pin в LVDS | Преобразование LVDS / TTL сигнала в функцию точечного экрана материнской платы | |
Поддержка разрешения ЖК-дисплея (макс.): 800×480, типичный размер экрана: 5.0″ / 7.0″ / 8.0″
Встроенный драйвер подсветки, сокращает цикл разработки ЖК-экранов разных размеров на материнской плате |
Плата управления TFT может быть совместима с модулем происхождения EJ050NA-01G, AT070TN92, TM070RBH10, AT080TN64, AT080TN52, EJ080NA-05A, TM080RDH01, AT090TN12.
Материал соответствует требованиям RoHS.
Функция: Контроллер TFT LCD
Напряжение питания (В): 5.0 Typ
Интерфейс: RGB - LVDS
РАЗМЕР ЖК-дисплея: несколько
Поддерживаемое разрешение LCM (пикселей): 800×480
Печатная плата (Ш х В) (мм): 65.0×41.5
Прямой ток (без LCM) (мА): 360 Typ
Разъем LCM: 50PIN-0.5S
Разъем LVDS: 20PIN/1.0S
Температура эксплуатации (°C): -20 ~ +70
Температура хранения (°C): -30 ~ +80
---
