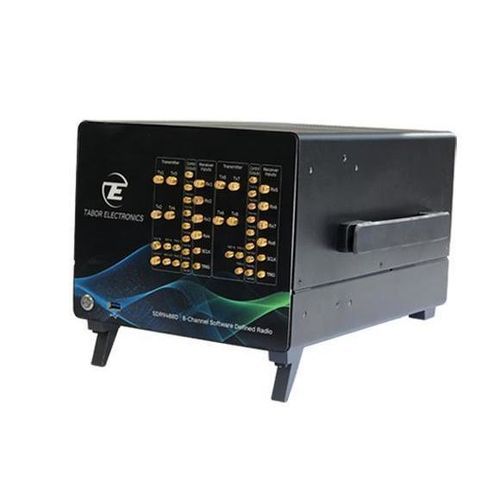

Приемопередатчик радио DRN9484D

для телеметриимногоканальный

Проверка характеристик БПЛА в загруженных и конфликтных электромагнитных средах
Оценка радиосвязи и критически важных коммуникаций между наземной станцией управления (GCS) и беспилотными авиационными системами (UAS). Это включает управление, телеметрию, изображения и потоковое видео в реальном времени, необходимые для полётных операций и целостности миссии. Сценарии должны воспроизводить диапазоны ISM и другие рабочие диапазоны, прыжки по частоте, расширение спектра и мультидиапазонную работу для отражения полевых условий.

Использование программно-определяемого радио (SDR)
Программно-определяемые радиосистемы (SDR) обеспечивают гибкие и воспроизводимые RF-испытания за счёт программной реализации генерации форм сигнала, модуляции/демодуляции и анализа сигналов. SDR поддерживают моделирование помех, глушения и адаптивного поведения угроз для оценки устойчивости каналов связи и разработки мер смягчения для противодействия беспилотникам и процедур сертификации.

Ключевые характеристики Proteus SDR

• Direct Digital архитектура: широкополосные RF DAC и ADC, обеспечивающие генерацию сигналов до 10 ГГц.
• Мгновенная полоса передачи до 4,5 ГГц и глубокая память для непрерывных или длительных эмиссий.
• Мгновенная полоса приёма до 2,7 ГГц с высококачественным захватом для последующего анализа.
• Программируемое FPGA для адаптации в реальном времени, вставки доплера и задержек по времени.
• Конфигурируемые форм-факторы: настольный прибор, прибор для рабочего стола или модуль PXI/PXIe с фазово-совместной многоканальной работой.

Перегрузка, помехи и уязвимость
Воспроизведите условия перегруженного спектра, чтобы проверить уязвимость управляющих и телеметрических каналов к помехам или непреднамеренным излучениям. Proteus поддерживает генерацию и анализ широкополосных электромагнитных излучений и IQ-модулированных сигналов для протокольных тестов.

Глушение и обман
Генерация широкополосного шума на нескольких ГГц и фазово-совместная многовыходная работа на модуль позволяют реализовывать сценарии направленного глушения и формирования луча для оценки уязвимости перед преднамеренными RF-атаками.

Проверка реальных сценариев в лаборатории
Proteus функционирует как RF-рекордер и цифроизмеритель, позволяя записывать окружающие сигналы и протоколы на большие объёмы памяти для последующего анализа, расследования причин и воспроизводимых испытательных кампаний для сертификации или НИОКР.

Эмуляция динамической среды с движением
Реальное время эмуляции доплера и временных задержек в FPGA позволяет моделировать сдвиги частоты и задержки распространения, вызванные движением. Это обеспечивает воспроизводимую проверку систем против дронов и производительности канала в условиях движущихся целей.

Технические характеристики

• Максимальная способность генерации сигнала до 10 ГГц (Direct Digital архитектура).
• Мгновенная полоса передачи: до 4,5 ГГц (в зависимости от конфигурации).
• Мгновенная полоса приёма: до 2,7 ГГц.
• Возможности широкополосного шума/глушения: генерация многогерцового широкополосного шума.
• Фазово-совместные многовыходы на модуль для формирования луча/направленного глушения.
• Программируемое в реальном времени FPGA для адаптивного поведения угроз, доплера и эмуляции временных задержек.
• Большой RF-регистратор/цифровизатор для длительной записи и анализа среды.
• Форм-факторы: настольный прибор, прибор для рабочего стола или модуль PXI/PXIe с фазово-совместной многоканальной работой.
