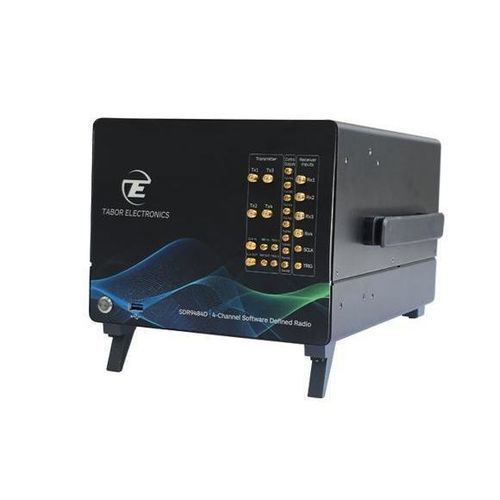

Приемопередатчик радар SDR9484D

радиомногоканальныймодульный

Обзор
SDR9484D — модульное высокопроизводительное программно‑определяемое радио (SDR) на основе архитектуры Proteus Arbitrary Waveform Transceiver. Включает преобразователи 9 GS/s, разрешение 16 бит и форм‑фактор PXIe для обеспечения детерминированной, фазосогласованной работы многоканальных систем для радара, электронного противодействия, квантовых вычислений и исследований в области передовых коммуникаций.

Ключевые возможности

• Реальное ультра‑широкополосное SDR с >1 ГГц полезной мгновенной полосой пропускания на канал
• Детерминированная, синхронизированная по времени многоканальная и MIMO‑работа
• Интегрированные DAC (AWG) и ADC с FPGA‑ускоренной обработкой в реальном времени
• Высокоскоростная передача данных и глубокая встроенная память для длительной записи/воспроизведения сигналов
• Условная генерация сигналов с низкой задержкой для экспериментов в замкнутом цикле

Платформа и архитектура
Модульная архитектура PXIe обеспечивает масштабируемую синхронизацию многих каналов при минимальном числе слотов. Компактная модульная интеграция сочетает выходы генератора и входы оцифровщика для фазосогласованных многоканальных испытательных стендов.

Обратная связь в реальном времени и работа в замкнутом цикле
Управление на базе FPGA на борту устраняет задержки при передаче к хосту и обратно, позволяя выполнять условную генерацию сигналов и реальную обратную связь для замкнутых EW‑систем, эмуляции радарных целей и быстрого управления/сброса кубитов.

Применения

• Радарные измерения и эмуляция режимов радара
• Разработка средств электронного противодействия и моделирование угроз
• Исследования MIMO и испытательные стенды massive MIMO
• Квантовые вычисления: управление кубитами, считывание и эксперименты в замкнутом цикле
• Широкополосная генерация сигналов высокой достоверности и воспроизведение форм сигналов

Технические характеристики / спецификации

• Модель: SDR9484D
• Частота дискретизации: 9 GS/s
• Разрешение: 16 бит
• Каналы: 4 канала (4CH)
• Мгновенная полоса: >1 ГГц полезной ширины на канал
• Архитектура: модульный PXIe (PXI Express)
• Режим работы: детерминированный, синхронизированный по времени многоканальный / MIMO
• Обработка: FPGA‑ускоренная обработка сигналов для низколатентных замкнутых операций
• Память: глубокая встроенная память для длительной записи/воспроизведения и высокопроизводительного стриминга
• Возможности: обратная связь в реальном времени, условная генерация форм сигналов, воспроизведение форм сигналов
• Основные области применения: радар, электронное противодействие, квантовые вычисления, исследования в области передовых коммуникаций
