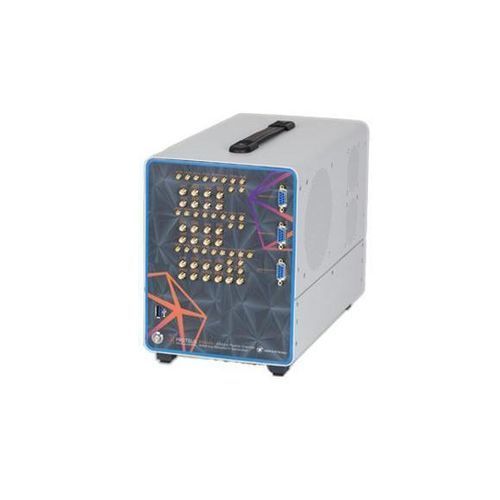

Генератор произвольный формы волны P9482D

РЧкомпактныйпереносной

Обзор
Семейство Proteus от Tabor — это платформа продвинутых RF-генераторов и трансиверов произвольных форм волн, построенная на SDR‑архитектуре. Она интегрирует высокоскоростные ЦАПом (способные к direct-to-RF), опциональные АЦП, FPGA‑обработку и PCIe‑каналы данных для обеспечения захвата в реальном времени, анализа и условной генерации форм волн для приложений таких как электронная война (EW), моделирование радиолокационных целей, квантовое управление и исследование беспроводных систем следующего поколения.

Ключевые особенности

• Модульная конструкция, позволяющая от нескольких каналов до сотен синхронизированных каналов
• Высокие скорости дискретизации и генерация direct-to-RF
• Большая память форм волн и быстрый PCIe‑стриминг
• Интегрированные цифровые IQ‑модуляторы и демодуляторы
• Отличные характеристики фазового шума и паразитных составляющих
• Система обратной связи в реальном времени для условной генерации форм волн

Модульный, масштабируемый и компактный
Построенный на архитектуре PXIe/PXIe, модуль Proteus обеспечивает высокую плотность каналов (несколько выходов генератора + входы цифроизмерителя) в компактном корпусе, позволяя создавать синхронизированные, фазосогласованные многоканальные системы, подходящие для EW‑симуляции, управления кубитами и исследований massive MIMO.

Сверхбыстрая передача данных
Proteus использует высокопроизводительный PCIe‑бэкплейн для двунаправленной передачи памяти форм волн, непрерывного стриминга для длинных реальных последовательностей и обновлений форм волн в реальном времени. Это устраняет типичные узкие места по пропускной способности и памяти в условиях непрерывных, невоспроизводимых угроз и в высокопроизводительных физических экспериментах.

Система обратной связи в реальном времени
Proteus интегрирует ЦАП и АЦП с FPGA‑управляемой архитектурой, исключая задержки при обмене с хост‑ПК. Это обеспечивает условную генерацию форм волн и детерминированные замкнутые реакции, пригодные для генерации радиолокационных целей, поведения, похожего на DRFM, и реальных квантовых управляющих петель.

Нелинейная секвенция форм волн, управляемая задачами
Proteus реализует Task Table (условную машину состояний), а не простой линейный секвенсор. Входящие данные, обработанные приёмником, могут немедленно вызывать логические прыжки форм волн с минимальной задержкой, обеспечивая интеллектуальные и низкозадержинные реакции, такие как когерентно изменённые эхо‑сигналы для моделирования движущихся целей. Платформа программируема с использованием Python, MATLAB, C или LabVIEW.

Технические характеристики

• Коммерческое наименование: P9482D
• Производитель / Марка: Tabor Electronics
• Краткое название / семейство продукта: Proteus Arbitrary Waveform Transceiver (AWG/AWT)
• Частота дискретизации (DAC): до 9 GS/s
• Цифровое разрешение: 16‑битное внутреннее представление выборки
• Конфигурация модуля (как указано): 9GS/s 16Bit 8GS Mem 2CH 8 Markers
• Память форм волн: конфигурации по модулю; опции 4GS, 8GS и до 16GS на платформе
• Опциональный цифроизмеритель (AWT): 5.4 GS/s одиночный, 2.7 GS/s двойной, опция ADC 12 бит
• Direct Output (DO1): опция прямого выхода 9 GHz BW
• Streaming (STM): возможность стриминга до 6 GS/s
• Markers: базовые маркеры плюс опция MRK1 для ×4 дополнительных маркеров
• Опция джиттера триггера (LTJ1): ультранизкий джиттер триггера (~200 пс типично)
• Опция зернистости (G1): опция низкой зернистости волны
• Опция входа триггера (TRG): более быстрый триггерный вход (50 MHz вместо 10 MHz)
• Программируемость FPGA: пользовательские программируемые FPGA‑ядра и опции высокоуровневой FPGA‑программирования
• PCIe: высокоскоростной PCIe‑бэкплейн для быстрого переноса форм волн и стриминга
• Каналы: семейство модулей масштабируется до множества каналов в шасси
• Применения: генерация сценариев EW, моделирование радиолокационных целей (RTS/DRFM‑like), управление и считывание квантовых/кубитных систем, massive MIMO и тестирование широкополосных коммуникаций
