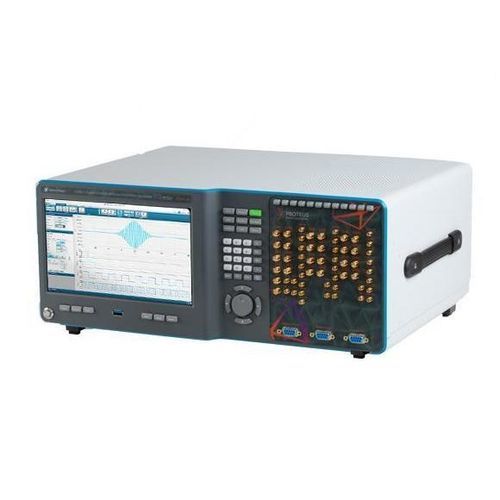

Генератор сигнала P9482B

произвольный формы волныРЧкомпактный

Семейство продуктов
Семейство Tabor Proteus представляет собой набор приборов на базе продвинутой SDR-архитектуры, объединяющей высокоскоростную генерацию форм сигнала и опциональную функцию оцифровки в отзывчивый трансивер для RF-приложений. Поддерживает непосредственную генерацию в RF, обратную связь в реальном времени и масштабируемые многоканальные решения, подходящие для моделирования сценариев РЭБ, управления кубитами и беспроводной связи следующего поколения.

Краткое описание продукта
9GS/s 16 бит 8GS память 2 канала 8 маркеров RF AWG настольный

Ключевые особенности

• Модульная конструкция, масштабируется от нескольких каналов до сотен каналов
• Быстрая шина передачи данных PCIe для двунаправленного стриминга форм сигнала
• До 16 GS памяти формы сигнала в семействе Proteus (зависит от платформы)
• Интегрированные цифровые IQ-модуляторы и демодуляторы (DUC/DDC)
• Отличные характеристики фазовых шумов и побочных сигналов
• Система управления в реальном времени, обеспечивающая условную генерацию форм сигнала

Подробное описание
Архитектура Proteus объединяет высокоскоростной RF DAC (до 9 GS/s в RF DAC моделях) с опциональным высокоскоростным ADC (пример: цифроаналоговый преобразователь 5,4 GS/s) и мощным FPGA, создавая замкнутый Arbitrary Waveform Transceiver (AWT). Платформа поддерживает детерминированную обработку с низкой задержкой в FPGA для условной последовательности форм сигнала и ответов в реальном времени на входящие сигналы. Типичные применения: моделирование целей радара, генерация сценариев радиэлектронной борьбы, управление многоканальными квантовыми экспериментами и исследования Massive MIMO.

Функции (выборочно)

• Модульный, масштабируемый и компактный — модульная архитектура на базе PXIe упаковывает множественные выходы генератора и входы цифроанализатора в очень компактный корпус для синхронизированных, фазосогласованных многоканальных систем.
• Ультрабыстрая передача данных — оптимизированная PCIe/стриминговая архитектура для двунаправленной передачи памяти форм сигнала, PDW-обработки в реальном времени и непрерывного стриминга для длинных реальных последовательностей.
• Система обратной связи в реальном времени — интегрированные ADC + DAC + FPGA уменьшают задержку кругового прохода и поддерживают условную генерацию форм сигнала и замкнутый контроль для высокоскоростных приложений.
• Нелинейная секвенция форм сигнала, управляемая задачами — Task Table (машина состояний) позволяет мгновенные переходы между сегментами формы сигнала на основе входов приемника в реальном времени, обеспечивая интеллектуальные ответы с низкой задержкой (например, эхо типа DRFM, доплеровские сдвиги, задержанные эхо).

Краткая сводка заказа (таблица)
Модель: P9482B — Описание: 9GS/s 16Bit 8GS Mem 2CH 8 Markers RF AWG настольный

Опции (таблица)
DC2 — DC выход для IQ baseband приложений
DJ2 — Dynamic Jump Input
MRK2 — x8 дополнительных маркеров
LTJ2 — Очень низкий джиттер триггера (типично 200 пс)
G2 — Опция низкой гранулярности формы сигнала (для некоторых модулей)
SEC — Съемный SSD опция для требований безопасности
SSD — Дополнительный заводской дублированный SSD для опции SEC
AWT — Опциональный цифроанализатор 5,4 GS/s одиночный / 2,7 GS/s двухканальный 12-bit (опция Arbitrary Waveform Transceiver)
STM — Опция стриминга до 3 GS/s
TRG — Более быстрый вход триггера (50 MHz вместо 10 MHz)
WE — Продление гарантии на 1 год (стандартная гарантия 3 года)
CAL — Калибровка 17025

Применения и типичные сценарии использования

• Моделирование и тестирование РЭБ и радара (детектирование импульсов в реальном времени и генерация эхо)
• Квантовые эксперименты: многоканальное управление и измерение кубитов с обратной связью в замкнутой системе
• Разработка и тестирование Massive MIMO, фазированных решеток и формирования луча
• Широкополосная генерация и анализ сигналов для беспроводных стандартов (WiFi, 5G/6G) и исследований NMR/медицины

характеристики / технические спецификации

• Частота дискретизации (DAC): до 9 GS/s (зависит от модели)
• Аналоговое разрешение выборки: 16 бит (внутренняя ширина выборки)
• Память: 8 GS стандарт (семейство поддерживает до 16 GS конфигураций памяти)
• Каналы (генератор): 2 канала (модель P9482B)
• Маркеры: 8 маркеров
• Опциональный цифроанализатор (AWT): 5,4 GS/s одиночный, 2,7 GS/s двухканальный, 12 бит (опция AWT)
• Архитектура: PXIe / PCIe шина для высокоскоростного стриминга и синхронизации
• Интегрированная цифровая IQ-модуляция / функции DUC и DDC
• FPGA-основанная обратная связь в реальном времени и условная генерация форм сигнала
• Task Table: условная нелинейная секвенция форм сигнала (машина состояний с низкой задержкой)
• Опция стриминга: STM (до 3 GS/s)
• Вход триггера: стандартный и опциональный более быстрый TRG (50 MHz)
