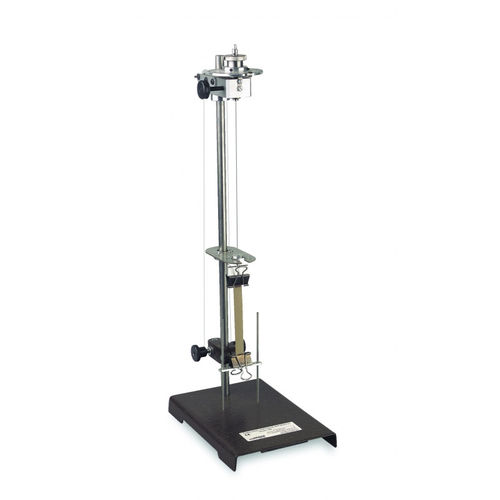

Аппарат Taber® для измерения крутильной жесткости - модель 108 используется для измерения относительной жесткости перчаточных кож. Основанный на конструкции, описанной в стандарте ASTM D2821 (Стандартный метод испытаний для измерения относительной жесткости кожи с помощью устройства для измерения скручивания проволоки), этот инструмент полезен при измерении эластичности и жесткости кожи или другого гнущегося образца.
Описание
Аппарат для измерения крутильной жесткости включает в себя торсионную головку и провод, которые передают крутильное движение образцу размером 1/2 дюйма в ширину х 4 1/2 дюйма в длину. Установленная на жесткое основание и опорный столб, торсионная головка включает в себя циферблат-протрактор с градуировкой от 0 до 360°. Изготовленный из проволоки диаметром 0,010 дюйма из закаленной нержавеющей стали, торсионная проволока проходит через центр торсионной головки в свободно подогнанной втулке, захваченной подшипником трения. Фиксированный указатель показывает степень кручения, введенную в крутильную проволоку.
Образцы закрепляются на крутильной головке двумя зажимами. Верхний зажим для образцов крепится к нижнему концу торсионной проволоки и может вращаться по мере скручивания торсионной проволоки. Нижний зажим для образца удерживает образец на месте, что позволяет выполнить скручивание. Для приспособления к скручиванию нижний зажим для образца может передвигаться вверх или вниз по направляющим, установленным на основании.
Для работы приспособления для крутильной жесткости торсионная головка поворачивается в плоскости, нормальной к крутильной проволоке. При вращении головки для кручения проволока для скручивания скручивает образец испытания. Смонтированный на верхней части верхнего узла зажима образца испытания - это индикатор, измеряющий скручивание образца до момента его скручивания на 90°.
---
