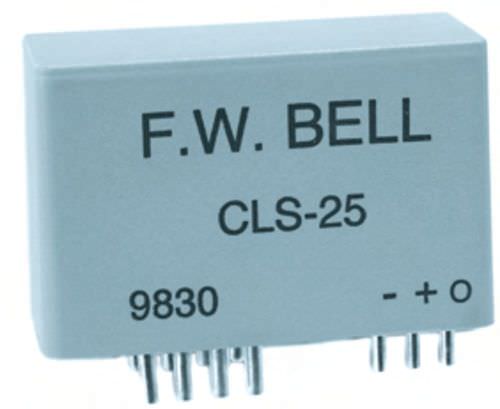

Токоприемник с эффектом Холла с закрытым контуром
для печатной платыACDC

токоприемник с эффектом Холла с закрытым контуром
токоприемник с эффектом Холла с закрытым контуром
токоприемник с эффектом Холла с закрытым контуром
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
с эффектом Холла с закрытым контуром
Сборка
для печатной платы
Электрические спецификации
AC, DC

Описание

Датчик короткозамкнутого витка настоящий состоит из генератора Hall установленного в воздушном зазоре магнитного сердечника, катушки раненной вокруг сердечника и усилителя тока. Настоящий проводник нося помещенный через апертуру датчика производит магнитное поле которое пропорционально к течению. Это поле сконцентрировано сердечником и воспринято генератором Hall. Генератор Hall соединен к входному сигналу усилителя тока, который управляет катушкой. Течение через катушку производит сопротивляясь поле к тому обеспеченному течением через апертуру таким образом поток в сердечнике постоянн управляется до нул. Катушка соединяет выход датчика. Поэтому выход настоящие пропорциональные течением апертуры умноженным номером поворачивает дальше катушку. Датчик с катушкой 1000 поворотов обеспечивает выход 1mA в ампер. Преобразовывают текущий объем производства к напряжению тока путем соединять резистор к выходу датчика и земли. Выход датчика и земли. Выход вычислен по маштабу путем выбирать значение резистора. Датчики короткозамкнутого витка измеряют течения dc и ac и предусматривают электрическую изоляцию. Они предлагают быструю реакцию, высокие линеарности и смещение низкой температуры. Текущий объем производства датчика короткозамкнутого витка относительно иммун к электрическому шуму. Они датчик выбора когда высокая точность необходима.

---

Каталоги

Для этого товара не доступен ни один каталог.
