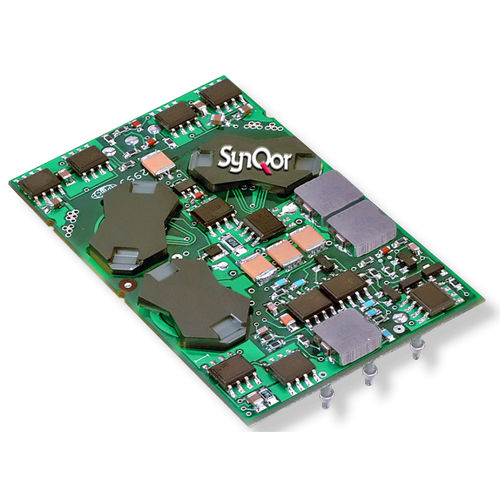

Преобразователь DC/DC для печатной платы PQ65180QGx06

изолированный

Четвертькирпичный преобразователь PQ65180QGA06 PowerQor Giga - это изолированный DC-DC-преобразователь нового поколения, монтируемый на плату, с фиксированной частотой переключения, использующий синхронное выпрямление для достижения чрезвычайно высокой эффективности преобразования. Мощность, рассеиваемая преобразователем, настолько мала, что радиатор не требуется, что снижает стоимость, вес, высоту и трудоемкость применения. Все силовые и управляющие компоненты смонтированы на многослойной печатной плате с использованием технологии поверхностного монтажа с высокой степенью защиты. Поскольку преобразователь PowerQor не имеет явных тепловых интерфейсов, он чрезвычайно надежен. Соответствует требованиям RoHS (см. последнюю страницу)." ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ - Высокий КПД, 91% при полном номинальном токе нагрузки - Мощность 100 Вт при минимальном тепловыделении - радиатор не требуется - Широкий диапазон входного напряжения: 40 - 75 В с переходной способностью по входному напряжению 100 В, 100 мс - Фиксированная частота переключения обеспечивает предсказуемый уровень электромагнитных помех - Не требуется минимальная нагрузка или резисторы предварительной нагрузки МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ - Стандартная для промышленности конфигурация выводов - Стандартный размер: 2,30 "x1,45 "x0,397" (58,4x36,8x10,08 мм) - Вес: 1,2 унции (34 грамма) - Фланцевые выводы предназначены для пайки поверхностным монтажом, что позволяет избежать пайки волной припоя с использованием техники FPiP на блоках с открытой рамкой ОСОБЕННОСТИ УПРАВЛЕНИЯ - Управление включением/выключением с привязкой к стороне входа - Доступны варианты с положительной и отрицательной логикой - Дистанционное определение Vout компенсирует перепады выходного распределения ХАРАКТЕРИСТИКИ БЕЗОПАСНОСТИ - UL 60950-1:R2011-12 - EN60950-1/A12:2011 - CAN/CSA-C22.2 № 60950-1/A1:2011 ФУНКЦИИ ЗАЩИТЫ - Блокировка пониженного напряжения на входе отключает преобразователь при низком уровне Vin
