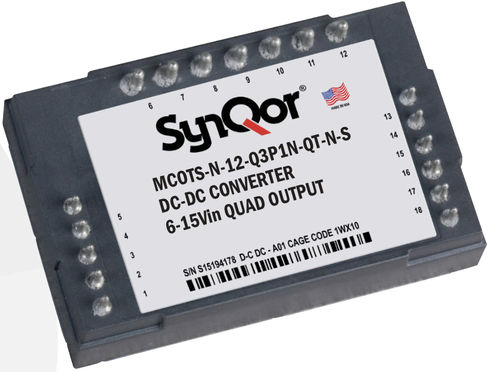

Неизолированный преобразователь постоянного тока MCOTS-N QUAD Output использует синхронное выпрямление для достижения чрезвычайно высокой эффективности преобразования в корпусе размером в четверть кирпича. Модуль генерирует три положительных выходных напряжения и одно отрицательное выходное напряжение. Кирпичный преобразователь MCOTS-N QUAD Output может использоваться в традиционных системах DPA (архитектура распределенного питания), где требуется более прочная конструкция. Все четыре выхода имеют широкий диапазон регулировки выходного напряжения, что обеспечивает высокую степень гибкости для пользователя.
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
- Высокий КПД, до 93% при полном номинальном токе нагрузки
- До 30 А на каждом положительном выходе и 1 А на отрицательном выходе
- Диапазон входного напряжения: 6-15 В пост. тока
- Диапазон выходного напряжения: положительные выходы: 0.8В - 5В, отрицательный выход: -3.0V - -13.5V
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Форм-фактор "четверть кирпича".
- Стандартный размер: 1,54" x 2,39" x 0,50" (39,0 x 60,6 x 12,7 мм)
- Вес: 3,27 унции (93 г)
ФУНКЦИИ УПРАВЛЕНИЯ
- Управление включением/выключением для каждого выхода
- Регулировка выходного напряжения для каждого выхода позволяет создавать пользовательские напряжения
- Дистанционный датчик (только положительные выходы)
ФУНКЦИИ ЗАЩИТЫ
- Отключение при перегрузке по току (все выходы)
- Тепловое отключение (все выходы)
- Отключение при перегрузке по напряжению (только положительные выходы)
- Блокировка при пониженном напряжении на входе (только положительные выходы)
---
