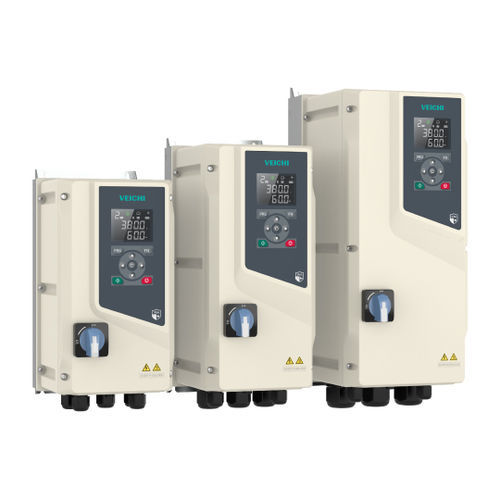

Синхронный вариатор AC AC600F series

асинхронныйс широтно-импульсной модуляциейтрехфазовый

Обзор
AC600F от Veichi Electric — универсальный частотный привод с векторным управлением, предназначенный для работы в суровых условиях (пыль, высокая влажность, сильный дождь). Диапазон мощностей: 0,75–22 кВт. Компактный, высокая плотность мощности, готов к эксплуатации после подключения.

Ключевые особенности

• Промышленная герметизация IP66 и UV-стойкий корпус из ПК для уличной эксплуатации и коррозионных сред.
• Быстрое отведение тепла и низкий уровень шума за счёт встроенного интеллектуального вентилятора и независимого воздушного канала.
• Двойная защита: опциональный механический разъединитель и STO (Safe Torque Off) в соответствии с SIL3.
• Эффективное подавление ЭМИ: стандартный фильтр C3, опция C2 для более жестких электромагнитных условий.
• Международные сертификаты (CE, UL, CB) и широкий диапазон входного напряжения, допускающий колебания ±15%.
• Широкая совместимость с двигателями: поддержка синхронных, асинхронных, релук-тансных и других типов двигателей.
• Модульное программирование и внешний двухязычный пульт (китайский/английский) для гибкого управления.

Преимущества

• Высокий пусковой момент и плавное регулирование на низких оборотах: закрытый векторный режим обеспечивает до 200% номинального момента при 0 Гц; линейность момента <3%.
• Торможение с перенапряжением для быстрого торможения без дополнительных резисторов и подавления повышения напряжения постоянной шины при замедлении.
• Энергоэффективное управление с автоматической регулировкой тока возбуждения в зависимости от нагрузки для максимизации КПД двигателя.
• Стабильное управление ослаблением потока на высоких скоростях с точным выходом при больших коэффициентах ослабления.

Аппаратная структура

• Сверхнизкошумный вентилятор охлаждения IP66 для тихой работы.
• Корпус из стекловолокна + высокопрочного поликарбоната для прочности, лёгкости и коррозионной стойкости.
• Внутренняя циркуляция охлаждения с интеллектуальным управлением температурой и модульной конструкцией для эффективного теплообмена.
• Фильтрация шума: дроссель общего режима + пленочный конденсатор с фазовым взаимокомпенсацией и дифференцированием общего режима для подавления ЭМИ при сохранении полезных сигналов.
• Полный набор защит от входа до выхода; решения по охлаждению автомобильного класса для улучшенного отвода тепла.

Программная конфигурация

• Управление несколькими моторами: поддерживает 3-фазные асинхронные двигатели, двигатели с переменной частотой, AC серводвигатели, PM синхронные двигатели, синхронные релук-тансные и высокоскоростные синхронные двигатели.
• Функция черного ящика: автоматическая запись ошибок и отслеживание данных для диагностики и анализа системы.
• PC-инструменты: конфигурация параметров, осциллограф, управление множеством устройств и настройка момента для упрощения ввода в эксплуатацию и мониторинга.
• Надёжная конфигурация соединений: арифметические/логические операции между устройствами, настройки вторичных каналов после корректировки параметров, до 10 функциональных блоков по 3 входа в каждом.
• Переключение параметров для нескольких моторов: хранит 4 набора параметров мотора для быстрой смены без аппаратных изменений.
• Встроенные макросы приложений: управление натяжением, балансировка мощности, позиционирование с двойным PG, независимый двойной PID, пожарный режим и др.
• Автоматическая настройка мотора: онлайн-коррекция параметров двигателя для точной адаптации к различным спецификациям.

Конфигурация расширения

• Высокая расширяемость с несколькими интерфейсами; поддержка до трёх карт расширения одновременно.
• Поддержка полевых шин и основных протоколов (PROFIBUS, PROFINET, EtherCAT, Ethernet/IP).

Применения

• Пищевая промышленность: воздуходувки, центрифуги, сепараторы, смесители, дробилки — точный процессный контроль, энергосбережение, STO (SIL3) и двухязычная клавиатура для упрощённой эксплуатации.
• Военные / Морские / Подводные: конвейеры и критические системы — разработано для соляного тумана, конденсации, вибрации и временного погружения; опция фильтра C2 и внешнее питание +24V для связи при потере основной подачи.
• Городские насосы / Наружные вентиляторы / Железнодорожный транспорт: компрессоры, насосы, наружные системы ОВК — энергоэффективность, регулируемые ускорение/замедление и надёжная длительная работа.
• Металлургия, горнодобывающая промышленность, тяжёлая промышленность: вентиляторы и насосы — пыленепроницаемая и коррозионностойкая конструкция для предотвращения отказов из-за загрязнений; IP66 до 22 кВт (IP55 до 90 кВт доступен).

Технические характеристики

• Тип двигателя: 3-фазный асинхронный, синхронный двигатель с постоянными магнитами, синхронный релук-тансный двигатель.
• Режимы управления: V/F, SVC, FVC и раздельное VF-управление.
• Модуляция: PWM.
• Диапазон регулирования скорости: SVC: номинальная нагрузка 1:200
  FVC: номинальная нагрузка 1:1000.
• Стабильность скорости: SVC: ±0,5% (3PH AM), ±0,1% (PMSM)
  FVC: ±0,02%.
• Пусковой момент: SVC: 150% номинального момента при 0,25 Гц
  FVC: 200% номинального момента при 0 Гц.
• Время отклика момента: SVC: <10 ms; FVC: <5 ms.
• Точность момента: SVC: ±5%; FVC: ±2,5%.
• Точность частоты: DI: макс. частота × (±0,01%); AI: макс. частота × (±0,2%).
• Разрешение частоты: DI: 0,01 Гц; AI: макс. частота × ±0,05%.
• Гармоники входного напряжения: <5%.
