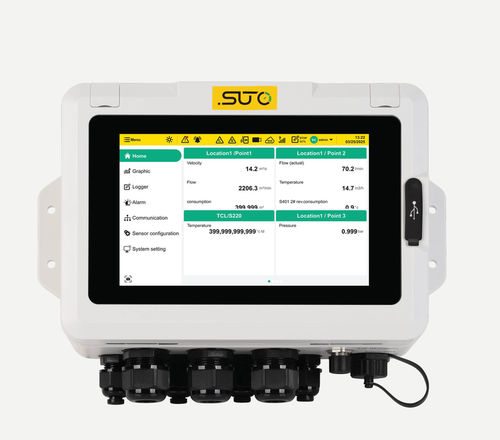

Регистратор данных USB S332

EthernetподключенныйRS-485

Обзор Дисплей и регистратор данных S332 объединяет сбор, визуализацию, хранение и анализ данных на одной платформе. Разработанный для систем сжатого воздуха и промышленных газов, S332 обеспечивает мониторинг в режиме реального времени всей сети — от места генерации до точки использования. Подключите до 150 каналов и контролируйте всю сеть сжатого воздуха с помощью одного 7-дюймового цветного сенсорного экрана. Одно устройство — полный обзор Подключите до 150 каналов и контролируйте всю сеть сжатого воздуха с одного 7-дюймового цветного сенсорного экрана. S332 поддерживает датчики SUTO iTEC и сторонних производителей через интерфейсы Modbus/RTU, Modbus/TCP, а также аналоговые и цифровые входы, что позволяет интегрировать существующие точки измерения без дополнительного оборудования. Мощные функции регистрации и анализа данных Встроенный регистратор данных объемом 10 ГБ записывает до 4,5 миллиарда точек данных для долгосрочного анализа тенденций. Записанные файлы можно экспортировать для составления отчетов, управления энергопотреблением и ведения документации по соответствию нормативным требованиям. Настраиваемые графики по каналам и тренды в реальном времени способствуют быстрой интерпретации данных и принятию мер. Встроенное обеспечение соответствия нормативным требованиям Функции управления пользователями, журнала аудита и электронной подписи обеспечивают соответствие требованиям FDA 21 CFR Part 11. Ролевой доступ с учетными записями «Администратор», «Оператор», «Аудитор» и «Менеджер» гарантирует безопасность и полную отслеживаемость работы системы, благодаря чему S332 подходит для фармацевтической и других отраслей, подпадающих под регулирование. Доступ из любого места Встроенный веб-сервер обеспечивает удаленный просмотр и управление через локальную сеть. Благодаря опциональному подключению 4G/LTE и веб-платформе S4C устройство можно контролировать, настраивать, экспортировать данные и загружать их в облако SaaS из удаленных мест. Надёжное управление аварийными сигналами Настраиваемые пороговые значения аварийных сигналов для отдельных каналов с регистрацией сигналов в реальном времени и в историческом режиме помогают своевременно выявлять проблемы и снижать риски. Встроенные реле (количество которых можно увеличить до десяти) запускают немедленные действия при превышении предельных значений. Надежность и простота установки Корпус с классом защиты IP65 обеспечивает защиту устройства в промышленных условиях. Модель S332 поддерживает как настенный, так и панельный монтаж и доступна в версиях для переменного и постоянного тока. Области применения

• Операторы систем сжатого воздуха
• Проекты по управлению энергопотреблением
• Производственные предприятия
• Фармацевтическая и другие отрасли с жестким регулированием
• Мониторинг инженерных сетей на уровне всего завода
• Приложения для многоточечного мониторинга датчиков

Краткий обзор моделей S332 и S331 (сравнение) Характеристика | S332 | S331 Размер экрана | 7 дюймов | 5 дюймов Тип экрана | Емкостной сенсорный экран | Резистивный сенсорный экран Разрешение | 1280 x 800 | 800 x 480 Объем памяти | 10 ГБ | 3 ГБ Вход Modbus | До 150 каналов | 58 каналов Аналоговые датчики | До 8 | До 2 Цифровые датчики | До 8 | До 2 Релейные выходы | До 10 | 2 Питание датчиков | 50 Вт (переменный ток), до 168 Вт (постоянный ток) | 10 Вт (Compact), 50 Вт (Flex) Конфигурация | Локальный дисплей S332 и веб-интерфейс S4C | Дисплей S4C FDA 21 CFR Part 11 | Да (аудиторский след, электронная подпись, многопользовательский режим) | Нет Удаленный доступ через веб-сервер | Поддерживается (удаленный просмотр и управление) | Не поддерживается Сигнальный интерфейс и питание (основная техническая таблица) СИГНАЛЬНЫЙ ИНТЕРФЕЙС И ПИТАНИЕ S332 Входные сигналы: Вход сигнала Modbus | Modbus/RTU Master; Modbus/TCP Master (до 150 измерительных каналов) Аналоговый вход (опция) | 0 … 20 мА / 4 … 20 мА, 0 … 10 В / 0,5 … 4,5 В; до 2 модулей аналогового входа, каждый модуль имеет 4 канала аналогового входа Цифровой вход (опция) | До 2 модулей цифрового входа, каждый модуль имеет 4 канала цифрового входа Выходные сигналы: Выход сигнала тревоги | 2 встроенных реле; до 2 модулей реле (опция), каждый модуль имеет 4 реле Выход сигнала Modbus | 1 x Modbus/RTU (ведомый); 1 x Modbus/TCP Интерфейс данных / Подключение | Modbus/TCP ведущий (Ethernet); Modbus/TCP ведомый (Ethernet); Modbus/RTU ведущий (RS-485); Modbus/RTU ведомый (RS-485); порт USB-C Питание: Версия переменного тока | 85 … 305 В переменного тока, 60 Вт, 50/60 Гц Версия на постоянном токе | 18 … 30 В постоянного тока, макс. 7 А Питание датчиков: Версия на переменном токе | 24 В, макс. 50 Вт Версия на постоянном токе | 24 В, макс. 150 Вт Общие данные (основная техническая таблица) ОБЩИЕ ХАРАКТЕРИСТИКИ Дисплей | Встроенный 7-дюймовый графический дисплей высокого разрешения, разрешение: 1280 x 800 пикселей, сенсорный экран Регистратор данных / Память | Внутренняя, 10 ГБ, типичный срок хранения ~530 дней (пример: 50 каналов при частоте дискретизации 1 с) Материал / Корпус | ПК + АБС Класс защиты | IP65 Сертификаты | CE, FCC Установка | На панель, настенный монтаж Габаритные размеры | См. чертеж с размерами (документация производителя) Диаметр кабельного ввода | 3 разъема M20 PG (каждый для 2 кабелей, Ø 5–6 мм); 4 разъёма M12 PG (каждый для 1 кабеля, Ø 5–6 мм) Вес | 1–1,8 кг (в зависимости от установленных опций и корпуса) Условия эксплуатации: Рабочая температура | 0–+45 °C Влажность при эксплуатации | <90 %, без конденсации Температура при транспортировке | -20 … +60 °C Температура хранения | -20 … +70 °C Загрузки (доступные документы) Информационный лист и руководство по эксплуатации доступны в формате PDF в разделе «Загрузки» на сайте производителя (информация по конкретной модели и руководство по установке). Технические характеристики / спецификации

• Модель: S332
• 7-дюймовый емкостный цветной сенсорный экран высокого разрешения (1280 x 800)
• Внутренняя память: 10 ГБ (хранение до ~4,5 млрд точек данных)
• Подключение до 150 измерительных каналов (Modbus/RTU, Modbus/TCP)
• Аналоговые входы: дополнительные модули, до 2 модулей по 4 канала каждый (0/4–20 мА, 0–10 В / 0,5–4,5 В)
• Цифровые входы: дополнительные модули, до 2 модулей по 4 канала каждый
• Выходы сигнализации: 2 встроенных реле; возможность расширения до 10 реле с помощью модулей
• Поддержка режимов «ведущий/ведомый» для Modbus/RTU и Modbus/TCP; порт USB-C
• Питание датчиков: версия для переменного тока — 24 В, макс. 50 Вт; версия на постоянном токе — 24 В, макс. 150 Вт
• Источник питания: переменный ток 85–305 В (60 Вт) или постоянный ток 18–30 В (макс. 7 А)
• Корпус класса защиты IP65; возможность монтажа на панели или на стене
• Материал корпуса: поликарбонат + АБС-пластик
• Сертификаты: CE, FCC
• Рабочая температура: от 0 до +45 °C; при хранении от -20 до +70 °C
• Соответствие требованиям FDA 21 CFR Part 11: управление пользователями, журнал аудита, электронная подпись
• Дополнительный удалённый доступ через встроенный веб-сервер и опциональную поддержку 4G/LTE; совместимость с веб-платформой S4C
• Типичный вес: 1,0–1,8 кг в зависимости от опций
