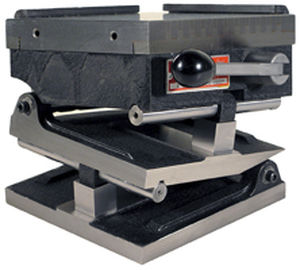

Магнитная пластина со стандартными полюсами MS series

на синусный столквадратнаядля больших деталей

Магнитные синусоидальные пластины MAGNA-SINE™ оснащены очень мощными керамическими магнитными патронами. Имея неподвижные магниты в верхней пластине и подвижное магнитное ядро, эти патроны обеспечивают среднюю удерживающую способность до 100 фунтов на квадратный дюйм. Это почти в два раза больше, чем у стандартного патрона! Зажимные патроны обеспечивают максимальное удержание как мелких, так и крупных деталей за счет сочетания малого / стандартного расстояния между осями. Все патроны, кроме патрона, изготовлены из стали, закаленной до Rc 58-60. Поворотный блок обеспечивает полный поверхностный контакт с измерительными блоками, надежно удерживая их на месте. Калибровочный блок и шарнирные валки шлифованы и притираются для обеспечения прямолинейности и округлости. Эксклюзивное запирающее устройство внутри шарнирного валика обеспечивает надежную блокировку с расширяющимся действием. Оба винта фиксируются в направлении передней части устройства, вытягивая верхнюю пластину вниз на установочных зажимах без искажений. Угловая точность измерения гарантируется в пределах 5 секунд от дуги до 15°, 10 секунд до 30° и 15 секунд до 45°. Боковые и задние направляющие входят в комплект поставки. Доступны шарниры типа STANDARD (см. рисунок) или OPPOSITE-HAND. Полная форма Сертификация Форма с указанием заявленных размеров и/или допусков. Фактические измерения этих размеров и/или допусков. Заявление о том, что стандарты, используемые для измерения инструмента, прослеживаются до Национального института стандартов и технологий. Краткая форма сертификации Форма, удостоверяющая, что указанный продукт соответствует спецификациям производителя, прежде чем покинуть нашу фабрику.
