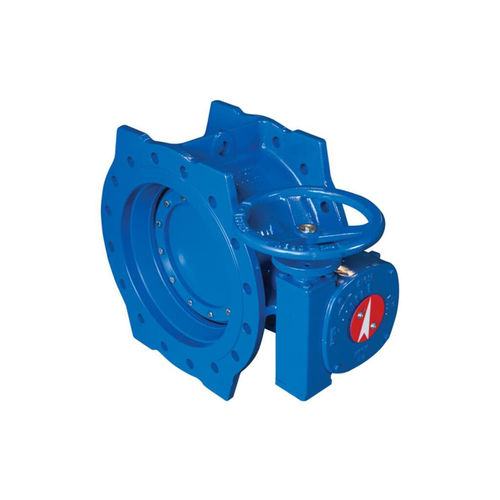

Клапан поворотный затвор

с ручным управлениемдля контроляиз нержавеющей стали

Корпус клапана и клапаны сконструированы таким образом, чтобы оказывать минимальное сопротивление. Уплотнение обеспечивается уплотнительным кольцом t-образного сечения, которое крепится по окружности к краю заслонки с помощью прижимного кольца. В закрытом положении заслонки уплотнительное кольцо прижимается к коническому обработанному седлу корпуса, обеспечивая абсолютное уплотнение в обоих направлениях. Уплотнительное кольцо можно легко заменить, не разбирая заслонку. Поверхность площадки изготовлена из твердого хрома или сварной наплавки из нержавеющей стали AISI 316, поэтому поверхность площадки устойчива к истиранию и коррозии. Наши поворотные затворы изготавливаются с двойным эксцентриком. Цель первого эксцентрика - уменьшить давление на резиновое уплотнительное кольцо во время открытия клапана, устранить абразивный эффект и обеспечить непрерывный контакт между уплотнительным кольцом и поверхностью корпуса. В процессе открытия клапана резиновое уплотнительное кольцо легко отделяется от поверхности седла корпуса с помощью второго эксцентрика. Внутри клапана имеется двухкомпонентная конструкция штока, которая увеличивает проходное сечение. Уплотнение штока обеспечивается системой уплотнительных колец на самосмазывающихся втулках из бронзы и дельрина, что гарантирует длительный срок службы без технического обслуживания. Редукторы обеспечивают перемещение на четверть оборота (90o), необходимое для поворотных затворов. Редукторы предназначены для того, чтобы заслонки-бабочки могли открываться одним человеком вручную путем поворота маховика под номинальным давлением, действующим с одной стороны. Он блокируется и не позволяет силам, действующим на клапан в условиях потока, поворачивать клапан.
