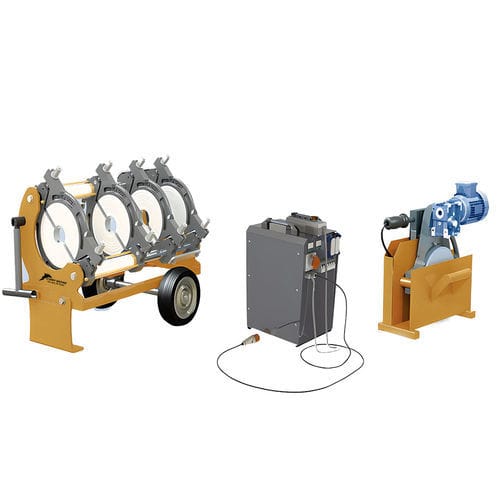

Корпус аппарата для стыковой сварки SM250
Основной корпус поддерживает свариваемые пластиковые трубы с помощью двух подвижных и двух неподвижных зажимов, обеспечивая их фиксацию и центрирование.
К системе прикладывается гидравлическое усилие. С помощью двух поршней на несущем валу эта сила приводит в движение подвижные зажимы вперед и назад, обеспечивая движение, необходимое для процесса сварки.
Нагреватель аппарата для стыковой сварки SM250
Это элемент машины для стыковой сварки, который подготавливает поверхности стыков труб, доведенные до нужной шероховатости с помощью процесса обрезки, к процессу соединения, нагревая их с помощью нагревательной плиты.
Настройка температуры нагревателя осуществляется с помощью цифрового термостата на нагревательной пластине.
Машина для стыковой сварки SM250 Гидравлический и электрический блок управления
Электрический и гидравлический блок управления; электричество, необходимое для работы машины, подается на нагреватель и триммер, а гидравлическое давление - на основную машину; блок управления управляется с помощью ручного пульта.
На ручном пульте управления расположены четыре кнопки и переключатель. Кнопки перемещают подвижные захваты вперед и назад, а переключатель управляет триммером.
Корпус машины для стыковой сварки SM250
Кожух и опорная коробка предотвращают потерю тепла нагревателем, а триммер защищает нагреватель от внешних воздействий (ударов, воды и т. д.), поддерживая его.
---
