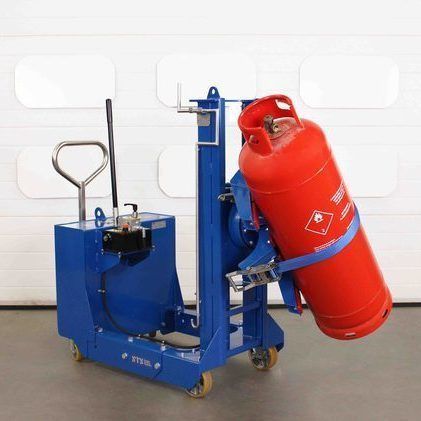

Зажим для подъема и поворота для бочек DTP08-250kg-R500-CR01

для цилиндравертикальныйгидравлический

Overview
Этот противовесный подъёмник и поворотный механизм для газовых баллонов разработан для безопасной работы в ограниченных пространствах за счёт отсутствия передних опор. Устройство сочетает 13cc ручной гидравлический насос для вертикального перемещения и ручной механический привод для вращения баллонов на высоте. Модель: DTP08-250kg-R500-CR01. Номинальная грузоподъёмность (SWL): 250 кг.

Cylinder securing head
Аппарат имеет резиновую опорную накладку, подходящую для цилиндров диаметром 180 мм–550 мм и высотой 1200 мм–1800 мм. Цилиндр фиксируется к накладке с помощью ремня с храповым механизмом (CR01) перед подъёмом и перемещением. Для снятия потяните рычаг храпового механизма и поверните ручку вперёд.

Sideways rotation
Сборка с редуктором и опорно-поворотным кольцом (slew-ring) обеспечивает управляемое боковое вращение. Оператор вращает длинную нержавеющую рукоять; высокий передаточный коэффициент снижает требуемое усилие, а механизм блокируется механически в нерабочем состоянии.

Manual hydraulic pump
Подъём осуществляется 13cc ручным гидравлическим насосом. При качании рукояти гидравлическая жидкость подаётся из бака в подъёмный цилиндр; для опускания поворачивают ручной выпускной рычаг против часовой стрелки, возвращая жидкость в бак. Используются качественные гидравлические компоненты, а шланги очищаются перед сборкой для обеспечения чистоты системы.

Chemical-resistant wheels
Устройство оснащено пятью колёсами: двумя фиксированными передними колёсами Ø160 мм, двумя опорными роликами Ø100 мм для устойчивости и одним поворотным задним колёсом Ø160 мм. Все колёса с алюминиевым центром и твёрдыми полиуретановыми шинами, стойкими к маслам и обеспечивающими низкое сопротивление качению на ровных полах.

ATEX / UKEX option
Доступна сертифицированная версия ATEX / UKEX (DTP08-250kg-R500-CR01-Ex) для использования в опасных зонах (зоны 1, 2, 21 и 22). Вариант ATEX/UKEX изготавливается с обеспечением электрической непрерывности и контура заземления и поставляется с Декларацией о Соответствии производителя.

Optional features

• Опция ATEX / UKEX — сертифицирована для зон 1, 2, 21 и 22.
• Нержавеющая версия — доступна версия из нержавеющей стали 304 для чистых помещений и сред GMP.
• Версия с увеличенным ходом подъёма — альтернативный более высокий подъёмный цилиндр до 760 мм для размещения барабанов на высоких контейнерах.

Technical specification
Смотрите техническую спецификацию продукта для полного набора данных, таких как вес и размеры.

Characteristics / Technical specifications

• Модель: DTP08-250kg-R500-CR01
• Safe working load (SWL): 250 кг
• Крепление: регулируемая головка фиксации CR01 с ремнём и храповым механизмом
• Совместимость цилиндров: диаметры 180 мм–550 мм; высоты 1200 мм–1800 мм
• Ход подъёма: 500 мм
• Клиренс подъёма: 450 мм
• Подъёмный механизм: 13cc ручной гидравлический насос с клапаном опускания
• Поворот: редуктор с опорно-поворотным кольцом и нержавеющая рукоять (механическая блокировка в нерабочем состоянии)
• Колёса: алюминиевые центры с полиуретановыми шинами; два фиксированных передних колеса Ø160 мм, два опорных ролика Ø100 мм, одно заднее поворотное колесо Ø160 мм
• Ограждение: ударопрочный прозрачный поликарбонат (антистатический поликарбонат для ATEX)
• Обработка металлов: конструкционная сталь пескоструйная обработка; детали из нержавеющей стали — водоструйная обработка
• Поверхностная отделка: грунтовка и полиэфирное порошковое покрытие на стали; нержавеющая сталь гладкая и чистая
• Цвет агрегата: RAL 5010 (синий)
• Соответствие: CE / UKCA; ATEX / UKEX доступно для зон 1, 2, 21, 22
