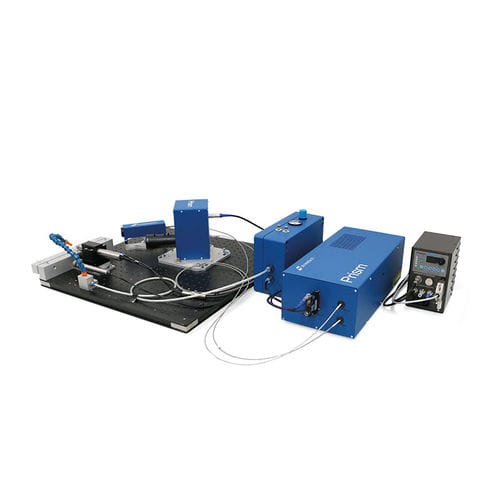

Измерительная система с лазером Prism

оптическаядеталейдля промышленного применения

Prism - это усовершенствованная система сверления отверстий для измерения остаточных напряжений. Prism использует электронную интерферометрию со спекл-шаблоном (ESPI) для определения смещений поверхности и расчета напряжений. Как и обычные системы сверления отверстий с тензометрическим датчиком, Prism измеряет изменения поверхности детали, вызванные сверлением отверстия, и определяет ранее существовавшие остаточные напряжения. Однако при этом удается избежать часто отнимающего много времени применения тензометрических датчиков и проанализировать большую область вокруг отверстия, а не усредненные данные только по нескольким областям. Призма измеряет поверхностные искажения с помощью электронной спекл-интерферометрии (ESPI). Требуется лишь минимальная подготовка образца. Система Prism измеряет поверхностные искажения оптически, используя лазерный свет, диффузно отраженный от поверхности образца. Программное обеспечение Prism управляет измерениями, собирает данные и анализирует результаты и качество данных. Ключевые преимущества - Минимальная подготовка: чистая измерительная поверхность с низким коэффициентом отражения (может быть окрашена распылением). - Бесконтактность: требуется только прямой визуальный контакт с деталью; нет необходимости применять тензометрические датчики. - Быстрота: обширный профиль глубины в течение ½ часа. - Удобство использования: простое в использовании программное обеспечение на базе Windows. - Простота: компьютерное управление, автоматическое измерение. - Материалы: включает материалы, сложные для XRD, такие как титан и пластмассы; ограничивается в основном возможностью просверлить отверстия хорошего качества.
