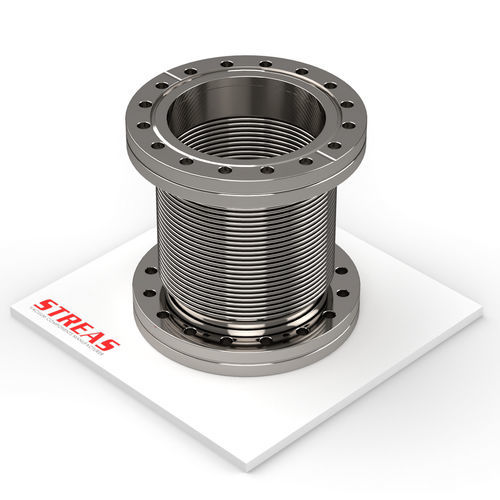

Компенсатор линейного расширения из стали S16CF-100-1/4

круглыйс фланцемдля канализации

Обзор

Фланцевый деформируемый элемент, предназначенный для поглощения термических расширений и вибраций, предотвращающий напряжения в трубопроводе. Поставляется с естественной отделкой; материалы подходят для промышленного вакуума.

Доступные позиции

• S16CF-100-1/4 — DN 16; Наличие: Высокое; A: 34 mm (1.339 inch); B: 27 mm (1.063 inch); C: 100 mm (3.937 inch)
• S38CF-130-1/4 — DN 38; Наличие: Высокое; A: 70 mm (2.756 inch); B: 58.7 mm (2.311 inch); C: 130 mm (5.118 inch)
• S63CF-150-1/4 — DN 63; Наличие: Среднее; A: 114 mm (4.488 inch); B: 92.2 mm (3.63 inch); C: 150 mm (5.906 inch)
• S100CF-150-1/4 — DN 100; Наличие: Среднее; A: 152 mm (5.984 inch); B: 130.3 mm (5.13 inch); C: 150 mm (5.906 inch)
• S150CF-200-1/4 — DN 150; Наличие: Среднее; A: 202 mm (7.953 inch); B: 181 mm (7.126 inch); C: 200 mm (7.874 inch)
• S200CF-260-1/4 — DN 200; Наличие: Низкое; A: 253 mm (9.961 inch); B: 231.8 mm (9.126 inch); C: 260 mm (10.236 inch)
• S250CF-280-1/4 — DN 250; Наличие: Низкое; A: 306 mm (12.047 inch); B: 284 mm (11.181 inch); C: 280 mm (11.024 inch)

Характеристики / технические характеристики

• Линия: CF
• Тип линии: CF
• Тип продукта: Гибкие соединительные трубопроводы
• Материалы (общее): гофра из AISI 321; фланцы из AISI 304
• Отделка: Натуральная
• Функция: фланцевые деформируемые элементы для поглощения термических расширений и вибраций
• Доступная документация: коммерческий лист продукта (S10-11341-GC.pdf) и технический лист (S10-11341-ST.pdf)
• Техническое изображение и чертежи доступны на странице продукта
