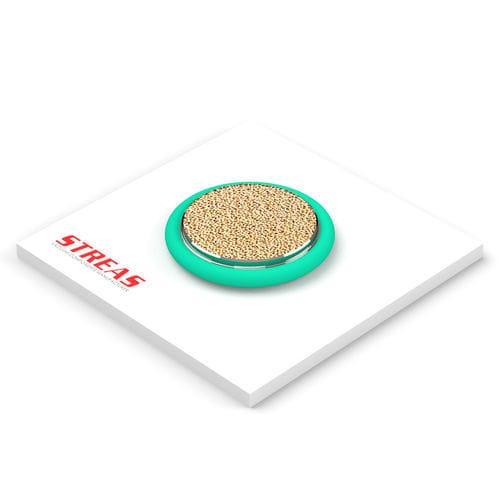

Центрирующий фланец ACFS series

Центрирующее кольцо с запатентованным фильтром, разработанное для соединений KF, обеспечивает центрирование фланцев и герметичность за счёт O‑кольца. Компонент подходит для промышленных применений благодаря стойкости к коррозии и высоким температурам.

Доступные позиции

• ACFS10KF-4/FKM/B — DN 10: A = 12 mm (0.472 in); B = 3,9 mm (0.154 in)
• ACFS16KF-4/FKM/B — DN 16: A = 17 mm (0.669 in); B = 3,9 mm (0.154 in)
• ACFS25KF-4/FKM/B — DN 25: A = 26 mm (1.024 in); B = 3,9 mm (0.154 in)
• ACFS40KF-4/FKM/B — DN 40: A = 41 mm (1.614 in); B = 3,9 mm (0.154 in)
• ACFS50KF-4/FKM/B — DN 50: A = 52 mm (2.047 in); B = 3,9 mm (0.154 in)

Расширенное описание
Уплотнительный элемент, состоящий из кольца AISI 304, фильтра из спечённой бронзы и прокладки из фторкаучука (FKM). Кольцо обеспечивает центрирование фланцев и служит опорой для O‑кольца, которое обеспечивает герметичность. Спечённые бронзовые фильтры обладают высокой способностью задерживать частицы, легко очищаются и могут использоваться многократно. Они стойки к коррозии и высоким температурам, что делает их оптимальными для промышленных применений.

Характеристики / Технические спецификации

• Линия: KF
• Тип изделия: Уплотнения (sealing)
• Материалы: кольцо AISI 304; фильтр из спечённой бронзы; прокладка FKM (Viton)
• Отделка: естественная
• Функция: центрирование фланцев и опора для O‑кольца для обеспечения герметичности
• Свойства фильтра: высокая способность задерживать частицы, легко очищается и пригоден к повторному использованию
• Устойчивость: стойкость к коррозии и высоким температурам
