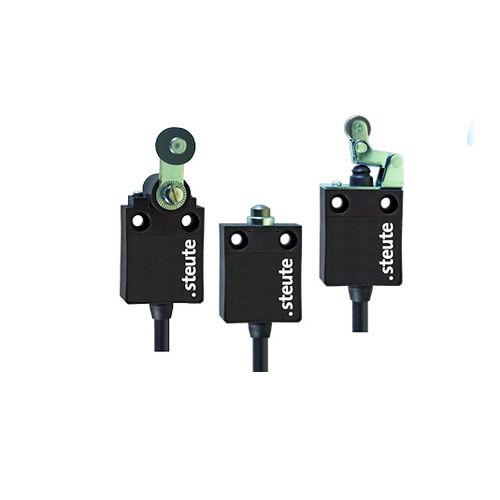

Концевой выключатель с поворотным кулачком ES 13 series

IECULсамозатухающий

• Пластиковый корпус • С защитной изоляцией • Плавное переключение • 2 или 3 контакта • Исполнение с 3 контактами имеет боковой кабельный выход • С возможностью последовательного включения • С готовой проводкой • По требованию возможна поставка с позолоченными контактами • Имеется Ex версия • Примененные нормы - EN ISO 13849-1, EN 60947-5-1, EN ISO 14119 Корпус - термопласт, укрепленный стекловолокном, ударопрочный, самопогасающий UL 94 V-0 Тип выключателя - Kонструкция 1 Степень кодировки - нет кодировки Момент затяжки - винты крепления крышки: макс. 5 Нм Класс защиты - IP 67 по IEC/EN 60529 B10d (10 % номинальной нагрузки) - 2 миллиона TM - мaкc. 20 лeт Материал контактов - серебро Переключающая система - плавное переключение, положительный размыкаемый Нормально Замкнутый контакт ; принудительное размыкание зависит от применяемого привода Коммутирующие элементы - 1 НЗ/1 НР контакт или 2 НЗ/1 НР контакт, тип Zb Вид подключения - Кабель подключения: 2 контакта: H05VV-F, 3 контакта: 6 x AWG 20 Сечение проводов подключения - 2 контакта: 4 x 0,75 мм²; 3 контакта: 6 x 0,56 мм² Номинальное импульсное выдерживаемое напряжение Uimp - 4 kV Расчетное напряжение изоляции Ui - 250 V Условный тепловой ток в оболочке Ithe - 6 A Расчетные рабочие ток/напряжение Ie/Ue - 6 A/250 VAC; 0.25 A/230 VDC; 4 A/24 VDC Категории использования - AC-15; DC-13 Защита от короткого замыкания - 6 A gG/gN предохранитель Температура окружающей среды - –20 °C … +75 °C Мех. долговечность - > 1 миллион циклы коммутации Частота включений - мaкc. 1800/час Tочность повторения точки переключения - ± 0,1 мм Ширина размыкания контактов - 2 контакта: макс. 2 x 4,5 мм; 3 контакта: макс. 2 x 3,5 мм
