Испытательная машина на удлинение

усталостидругие типы испытанийусталость при многоосном нагружении

Обзор
Познакомьтесь с нашими планарными двухосными крестовыми системами испытаний, разработанными для продвинутых материаловедческих испытаний. Благодаря точной инженерии и современным технологиям эти системы эффективно оценивают материалы при растяжении, усталости и разрушении, обеспечивая надёжные и точные результаты.

Применения

• Растяжение в двух осях
• Низкоцикловая усталость (LCF)
• Высокочастотная усталость (HCF)
• Термо-механическая усталость (TMF)
• Испытания на разрушение

Конструкция и архитектура

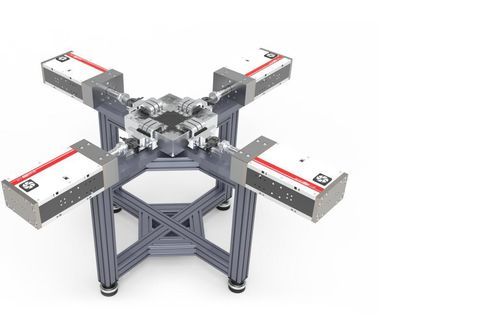

Системы построены вокруг кольцевой нагруженной рамы высокой жёсткости и используют четыре привода, расположенные в крестовой конфигурации, для точного приложения двухосных нагрузок. Стенд поддерживает синхронизированное многосекционное управление для сложных профилей нагрузок.

Программное обеспечение управления
Программное обеспечение Test Center обеспечивает синхронную работу всех осей и предоставляет генерацию форм волн, калибровку, интеграцию с ПК и мониторинг производительности.

Варианты
Доступны два основных варианта:

• UD (электродинамический): электродинамический вариант, подходящий для испытаний на высоких частотах/динамических нагрузках и при больших ускорениях.
• EA (электромеханический): электромеханический вариант, оптимизированный для универсальности в системах с несколькими приводами и для более высоких статических/динамических нагрузок.

Приводы — ключевые характеристики

• Линейные двигатели (электродинамические) приводы: подходят для испытаний, требующих ускорений в десятки g, частот до ~500 Гц, непрерывных нагрузок около 100 кН и пиков до ~120 кН.
• Электромеханические приводы: подходят для испытаний с ускорениями до ~2 g и динамическими нагрузками до ~200 кН; универсальны для систем с несколькими приводами.

Особенности

• Высокая надёжность
• Высокая эффективность
• Конструкция с целью минимизации обслуживания
• Широкий спектр применения
• Простая установка

Примечания
Крестовой испытательный стенд может быть сконфигурирован с электромеханическими или электродинамическими приводами в зависимости от требований конкретного применения и профилей испытаний.

Технические характеристики

• Максимальная испытательная мощность системы: до 200 кН (в зависимости от применения)
• Кольцевая рама высокой жёсткости с крестовым расположением четырёх приводов
• Поддерживаемые типы испытаний: двухосное растяжение, LCF, HCF, TMF, разрушение
• Управление: программное обеспечение Test Center — синхронизированное многосекционное управление, генерация форм волн, калибровка и мониторинг
• Варианты: серия UD (электродинамическая) и серия EA (электромеханическая)
• Характеристики линейного двигателя (UD): ускорения в десятки g; частоты до ~500 Гц; непрерывные нагрузки ~100 кН; пиковые нагрузки до ~120 кН
• Характеристики электромеханического привода (EA): ускорения до ~2 g; динамические нагрузки до ~200 кН
• Разработано для высокой надёжности, эффективности и широкого диапазона применений
