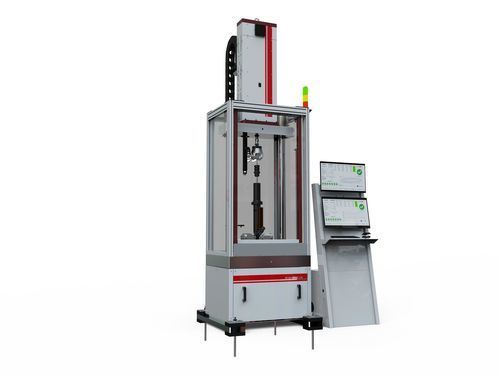

Испытательная машина с ударом EOL

качестваавтоматизированнаяс управлением от компьютера

Обзор
Стенды для испытаний амортизаторов End-of-line (EOL) — это электродинамические системы на базе линейных моторных приводов (серия EOL), предназначенные для финального функционального и качественного контроля амортизаторов и подвесок на производственной линии. Системы настроены для быстрых, повторяемых испытаний и интеграции в производственный процесс.

Характеристики

• Пиковая нагрузка: 66 kN
• Динамическая нагрузка: 24 kN
• Макс. скорость испытания: 6,5 m/s
• Электродинамический привод на линейных моторах (HUD010–HUD060)
• Низкие эксплуатационные требования
• Высокая динамическая производительность

Виды испытаний

• Функциональные и качественные испытания в конце линии (EOL)

Области применения

• Амортизаторы
• Автомобильные подвески

Основа системы
EOL-системы базируются на приводах серии HUD (HUD010, HUD020, HUD030, HUD040, HUD060). Конструкция и программная архитектура адаптированы для интеграции в производственные линии и автоматизированной обработки деталей.

Возможности испытаний

• Полные испытания амортизаторов и подвесок
• Испытания разомкнутых амортизаторов с прелоад-мостом

Структурные элементы

• Ограждения безопасности
• Инфракрасный защитный барьер
• Автоматическая прозрачная дверь
• Замок перекладины

Функции программного обеспечения

• Интеграция с сетью и БД заказчика
• Считыватель штрихкодов и автоматическое сканирование S/N
• Управление полуактивными/активными подвесками
• Удобный интерфейс для быстрой настройки и отчетности
• Зона брака с датчиками для прослеживаемости

Комплектующие

• Широкий набор захватов и оснастки
• Полностью автоматическое закрытие захватов

Таблица сравнения
Series | LUD SERIES | HUD SERIES | XUD SERIES | KUD SERIES | EOL SERIES
Type of test | Performance / Reliability | Performance / Quality | Performance | Durability / Reliability | End of Line / Quality
Max. Speed | 1.5 m/s | 8.0 m/s | 6.0 m/s | 6.0 m/s | 6,5 m/s
Max. Acceleration | 6 G | 75 G | 110 G | 50 G | 65 G
Peak load | 20 kN | 66 kN | 31 kN | 160 kN | 66 kN
Dynamic load | 7 kN | 24 kN | 8.1 kN | 82 kN | 24 kN
Static load | 6 kN | 18 kN | 6.3 kN | 58 kN | 18 kN

Технические характеристики

• Тип: электродинамическая EOL-испытательная машина на базе приводов HUD (HUD010–HUD060)
• Пиковая нагрузка: 66 kN
• Динамическая номинальная нагрузка: 24 kN
• Условная статическая нагрузка: 18 kN
• Макс. скорость испытания: 6,5 m/s
• Макс. ускорение (приблизительно): ≈65 G
• Безопасность: ограждения, ИК-барьер, автоматическая прозрачная дверь, замок перекладины
• ПО: интеграция сети/БД, считывание штрихкодов, автоматическое сканирование S/N, управление подвесками, отчетность
• Аксессуары: набор захватов, автоматическое закрытие
