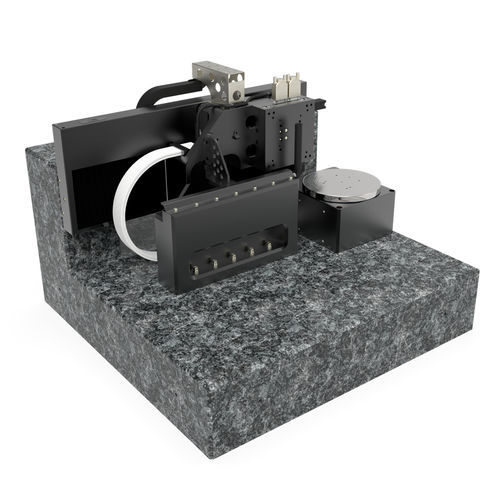

Многоосная система позиционирования 782300:120.26

линейнаяротационнаягоризонтальная

Система XZ-Phi | X линейный двигатель, шарико-винтовая пара | Z двигатель постоянного тока, поперечный ролик | Phi моментный двигатель Высокоточная измерительная система с линейной осью и вращающимися ступенями Эта многоосевая система позиционирования X-Z-Phi состоит из высокоточных и долговечных стандартных осей (PMT160-300-EDLM, MT130-50-DC, DT170-TM), которые можно идеально комбинировать для создания высокоточной измерительной установки. Для горизонтальных перемещений PMT160-300-EDLM обеспечивает наименьшие размеры шага в субмикрометровом диапазоне в дополнение к высокой скорости позиционирования. Чтобы использовать всю точность линейной шкалы, она располагается на одной линии с измеряемым расстоянием (принцип компаратора Аббе). Шкала располагается отдельно от стола радиально перед поворотным столом на высоте измеряемой детали. Высокоточная и надежная метрология - Идеально подходит для настройки ваших высокоточных метрологических систем - Разрешение измерительных систем в субмикрометрическом диапазоне до 0,1 мкм / 0,0001° - Высокоточная повторяемость до 0,3 мкм - Тончайшие вращательные движения до 0,001° - Низкая стоимость технического обслуживания при чрезвычайно длительном сроке службы Гибкая конфигурация: - Различные варианты двигателей: Двигатель постоянного тока, шаговый двигатель, линейный двигатель и нанодвигатель - Немедленное использование с предварительно настроенным контроллером, включая образцовое программное обеспечение - Версии для чистых помещений ISO 14644-1
