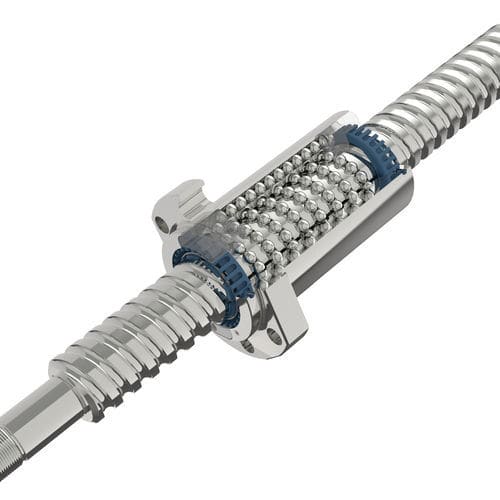

Шариковый винт из стали 3416
высокоточныйвысокой жесткостивысокоэффективный

Шариковый винт из стали - 3416 - Steinmeyer Holding GmbH - высокоточный / высокой жесткости / высокоэффективный
Шариковый винт из стали - 3416 - Steinmeyer Holding GmbH - высокоточный / высокой жесткости / высокоэффективный
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Материал
из стали
Рабочая характеристика
высокоточный, высокой жесткости, высокоэффективный, с высокой пропускной способностью, высокая скорость, сильные нагрузки, без зазора, малошумный, высокая мощность, с повышенной скоростью перемещения
Тип
выпрямленный
Другие характеристики
по индивидуальному заказу, компактный, с гайкой, с рециркуляцией, для высокоскоростных станков, ультракомпактный, с цапфой, с опорой
Диаметр

МИН.: 32 mm
(1 in)

МАКС.: 50 mm
(2 in)

Грузоподъемность

МИН.: 28,5 N

МАКС.: 84 400 N

Описание

KGT3416 Ground Ball Screw / Ball Recirculation Screw with Single Nut (4-Point Contact) - Серия гаек с одним отклонением винта в виде фланцевой одинарной гайки с 4-точечным контактом -Оборудована с обеих сторон стандартными пластиковыми сбрасывателями - Внешняя геометрия гайки в соответствии с DIN для монтажа через фланец - Винтовая резьба шлифованная по классу P1-P5 - Предпочтительно для вертикального применения без компенсации нагрузки - - Пользовательские опции: - - Индивидуальная разработка, дополнительные размеры - - Шариковинтовые пары по чертежу, включая обработку торца с установленной гайкой - - Точность: Исполнение в виде шлифованной шарико-винтовой пары для более высоких требований к точности - - Адаптация геометрии, штифтов, дизайна материала - - Предварительный натяг / люфт: осевой люфт, радиальный люфт, предварительный натяг, без люфта - - Адаптация к условиям окружающей среды, например, чистые помещения, немагнитные, низкие температуры, вакуум - - Смазка: специальная смазка, без смазки, специальные сбрасыватели - - Расширенная сборка со шпинделем и двигателем Специальные материалы: - - Cf53 → вал шпинделя (стандарт) - - 100Cr6 → гайка и шарики (стандарт) - - Прогибы → латунь, сталь, PEEK, PA12 (стандарт) - - Сальники → Hytrel, PA12, синтетический войлок, тефлон (стандарт) - - Нержавеющая сталь → 1.4112 (возможны специальные материалы) - - Cronidur (возможны специальные материалы) - - Титан (возможны специальные материалы) - - V4A (возможны специальные материалы) - - Керамические шарики (возможны специальные материалы) - - Специальные покрытия для чистых помещений, УФ, EUV излучения (возможны специальные материалы) Технические характеристики: - - Номинальный диаметр: 32-50 мм - - Шаг P: 10 - 15 мм - - Количество витков: 1x3 i - 1+6 i - - LF: 74 - 121 мм - - Диаметр D1: 56 - 82 мм - - Динамическая грузоподъемность: 28,50 - 84,40 кН - - Статическая грузоподъемность: 43,10 - 170,80 кН

---
