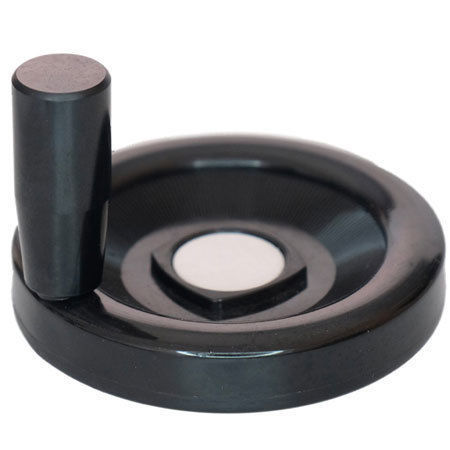

Штурвал управления VD1

для управленияс поворотной ручкойполный

Наименование продукта
Дисковое маховое колесо VD1 с глухим гладким отверстием и поворотной рукояткой.

Краткое описание
Дисковое маховое колесо VD1 с глухим гладким отверстием и поворотной рукояткой, предназначено для управления и регулировки в машиностроительных применениях.

Материалы и компоненты

• МАТЕРИАЛ: Термопластик с высокой механической прочностью. Материалы с повышенной жаропрочностью или другие классы прочности доступны по запросу.
• СТУПИЦА: Сталь с цинковым пассивированием.
• ОСЬ/ШТИФТ: Сталь с цинковым пассивированием.
• РУЧКА: Термоотверждаемый материал.
• КРЕПЕЖНАЯ ПЛАСТИНА: Алюминий, анодированный (цвет).
• ЦВЕТ: Чёрный. Другие цвета доступны для соответствующих партий.
• СООТВЕТСТВИЕ: RoHS и REACH.

Таблица - ДИСКООБРАЗНОЕ ГРУЗИЛО С ГЛАДКИМ ГЛУХИМ ОТВЕРСТИЕМ И ПОВОРОТНОЙ РУЧКОЙ, МОДЕЛЬ VD1
CODE | ITEM | A | B | C | D | E | F | G | H | I | L | M | N | O | PCS BOX
EMVD1100MG | VD1/100/M/BLC - D8 | 100 | 38 | 20 | 16 | 30 | 24 | 8 | 30 | 25 | 12 | M6 | 51 | 21 | 10

Примечания
Изделие поставляется в версиях, идентифицируемых кодами (пример выше). Специальные материалы (с повышенной жаропрочностью или других классов прочности) и цвета доступны по запросу для соответствующих производственных партий.

Технические характеристики

• Модель: VD1
• Пример артикула: VD1/100/M/BLC - D8 (код EMVD1100MG)
• Размеры (мм) пример: A=100, B=38, C=20, D=16, E=30, F=24, G=8, H=30, I=25, L=12, N=51, O=21
• Резьба/Вставка: M6 (пример)
• Штук в коробке (пример): 10
• Материал корпуса: Термопластик (стандарт). По запросу возможны варианты с жаропрочными или другими материалами.
• Ступица и штифт: Сталь с цинковым пассивированием.
• Ручка: Термоотверждаемый материал.
• Крепежная пластина: Алюминий, анодированный (цвет).
• Стандартный цвет: Чёрный (другие цвета для соответствующих партий).
• Соответствие: RoHS и REACH.
