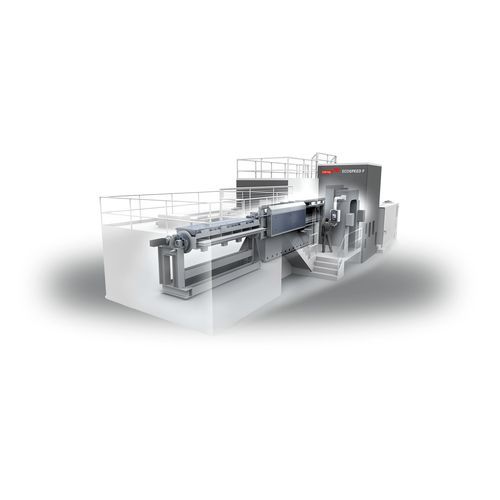

Обрабатывающий центр 5 осей Ecospeed F

универсальныйдля алюминиядля алюминиевого сплава

Обзор
Серия Ecospeed F компании Starrag — модульная линейка 5-осевых обрабатывающих центров, созданная для изготовления авиационных конструктивных деталей. Введённая в 1999 году и постоянно развиваемая, серия сочетает голову Sprint Z3 с параллельной кинематикой и масштабируемые размеры станков для компонентов от ~1 м до 8 м длины.

Области применения
Многие ведущие авиапроизводители используют машины Ecospeed для широкого спектра конструктивных деталей:

• Типичные заказчики: Airbus, Boeing, Bombardier, Embraer, LM, BAE Systems, NG, AVIC, CATIC, UAC, Gulfstream, Textron, Hondajet, Pilatus
• Примеры деталей и времена циклов: нервюра крыла — алюминий-литий — общий цикл (3 зажима): 19 ч 26 мин; лонжерон — алюминий — общий цикл (2 зажима): 4 ч 15 мин; C-рамка — алюминий — общий цикл (2 зажима): 8 ч 42 мин; стрингер — алюминий — средний цикл (2 зажима): < 12 мин/м; кронштейн задней кромки — алюминий — общий цикл (2 зажима): 27 мин

Шпиндель
Starrag поставил более 2000 шпиндельных единиц. В серии Ecospeed применяется реальный моторный шпиндель мощностью 120 кВт для максимизации MRR:

• Короткие жёсткие валы шпинделя для высокой жёсткости
• Компактная конструкция уменьшает контур столкновения и требуемую длину инструмента
• Крутящий момент оптимизирован для обработки труднообрабатываемых материалов

Sprint Z3
Обрабатывающая головка Sprint Z3 использует три радиальных линейных привода, соединённых жёсткими рычагами и шарнирами с платформой шпинделя. Равномерное движение даёт линейное перемещение по Z; дифференциальное движение обеспечивает наклон по A/B. Синхронизированное движение позволяет задавать траектории в пределах сферического конуса ±45°.

Размеры станков

• F1540 — 4000 x 1500 mm — 3 000 kg
• F2040/2540 — 4000 x 2000 mm (4000 x 2500 mm) — 4 000 kg
• F2060/2560 — 6000 x 2000 mm (6000 x 2500 mm) — 5 000 kg

Особенности
Опции и характеристики для обработки авиационного алюминия:

• Интеграция угловых фрезерных и сверлильных голов для расширения доступа
• Угловые головки: компактный контур столкновения; непрерывная 6-осевая обработка ±135°; доступ в узкие зоны до ~60 мм
• Cell controller: программное обеспечение для автоматического управления FMS‑ячейками (перемещение паллет, буферы, загрузка/разгрузка)
• Инструментальные магазины: WERO rack — 129 или 300 карманов; хвостовик HSK-A63 / HSK-A80; макс. длина инструмента 250 мм; макс. диаметр на позицию 80 мм; макс. вес 7 кг
• Интеграция в гибкие производственные системы для оптимизации потока материалов и управления стружкой

Технические характеристики

• Серия: Ecospeed F (5-осевая обработка)
• Шпиндель: реальный моторный шпиндель 120 кВт
• Поставленные шпиндели: >2000
• Sprint Z3: параллельная кинематика — движение шпинделя в пределах сферического конуса ±45°
• Угловые головки: непрерывная 6-осевая обработка ±135°; компактный контур; доступ ~60 мм
• Опции магазина: 129 / 300 карманов; HSK-A63 / HSK-A80; макс. длина инструмента 250 мм; макс. диаметр 80 мм; макс. вес 7 кг
• Представительные размеры станков: F1540, F2040/2540, F2060/2560
