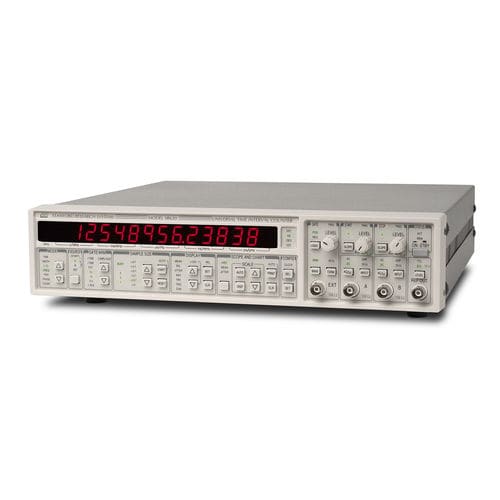

Цифровой частотомер SR620

на DIN-рейкепародометр

Счетчик временных интервалов SR620 выполняет практически все измерения времени и частоты, необходимые в лабораторных или ATE условиях. Однократное временное разрешение прибора и низкий уровень джиттера делают его предпочтительным счетчиком практически для любого приложения. Измерения SR620 SR620 измеряет временной интервал, частоту, ширину импульса, время нарастания и спада, период, фазу и события. Временные интервалы измеряются с разрешением 25 пс rms, что делает SR620 одним из счетчиков с самым высоким разрешением. Частота измеряется в диапазоне от 0,001 Гц до 1,3 ГГц, а выбор стробов составляет от 1 периода до 500 секунд. SR620 обеспечивает разрешение до 11 разрядов частоты за одну секунду, что делает его пригодным для измерений, начиная от кратковременного джиттера петли с фазовой автоподстройкой и заканчивая долговременным дрейфом атомных часов. Все режимы измерения поддерживаются широким спектром гибких опций постановки на охрану и запуска. Гистограммы и полосовые диаграммы В отличие от обычных счетчиков, которые имеют только числовые дисплеи, SR620 обеспечивает графическое отображение результатов измерений в реальном времени. Графические данные доступны в трех форматах: гистограмма, показывающая распределение значений внутри набора измерений, полосовая диаграмма средних значений из последовательных измерений или полосовая диаграмма джиттера (стандартное отклонение или дисперсия Аллана) из последовательных измерений. Можно отобразить до 250 точек полосовой диаграммы, или бинов гистограммы.
