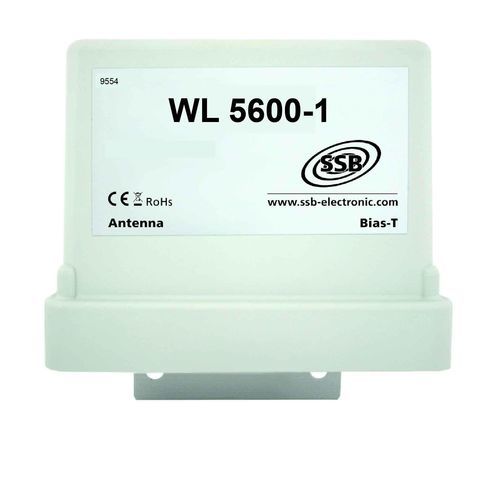

Усилитель мощности WL 5600-1

напряженияметодом передачи

WL 5600-1 обеспечивает выходную мощность 1 Вт (CW) с коэффициентом усиления при передаче, составляющим, как правило, 27 дБ. При приеме достигается коэффициент усиления 22 дБ. Частотный диапазон охватывает весь диапазон WLAN 5 ГГц (5,180 ГГц - 5,825 ГГц). Устройство поставляется в корпусе мачты. TRX и ANT оснащены гнездовыми разъемами N-типа. Отдельного входа для подачи напряжения питания нет. Питание может подаваться через дистанционный переключатель, например, DCC 2,4 - 5,6 ГГц (входит в комплект поставки). Дистанционный переключатель подключается к входу TRX и требует напряжения 12 - 14 В. Маршрутизатор подключается перед дистанционным переключателем. Антенна подключается к антенному входу. WL5600-1 оснащен автоматическим переключателем передачи/приема. Если на входе TRX нет питания, устройство находится в режиме приема. Чтобы безопасно переключиться на передачу, на входе должна быть мощность не менее -10 дБм. Следует также отметить, что максимальная входная мощность на TRX не должна превышать 6 дБм. Эффект насыщения приемных усилителей начинается при -10 дБм. Эту мощность не следует превышать, так как в противном случае может снизиться скорость передачи данных.
