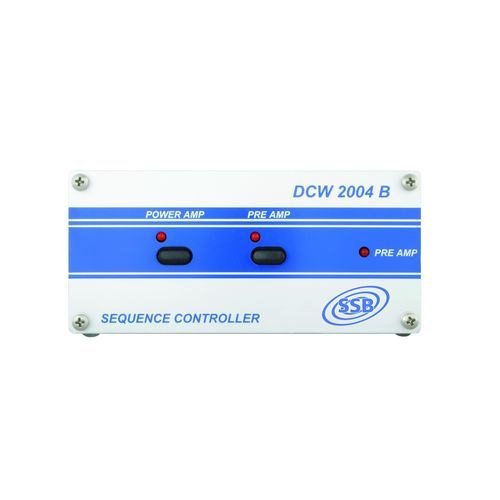

Сигнальный усилитель DCW 2004 B

аудиодля коммутациилинейный

Bias-T вкл. секвенсор, DCW 2004 B, позволяет удобно дистанционно подключать наши Предусилителей MHP - R и SUPER - AMP по коаксиальному кабелю, а также для отсроченного переключения ВЧ-линейных усилителей. Последовательная работа DCW 2004 B позволяет надежно избежать повреждения предусилителя которое может быть вызвано ВЧ-скачками во время коммутации. Всего в устройстве предусмотрено 3 коммутационных выхода, которые имеют возрастающее время задержки. Таким образом, не только линейные усилители, но и другие устройства, такие как трансвертеры, могут быть включены с определенным временем. DCW 2004 B предназначен для усилителей серий MHP - R и SP. Вход переключения PTT вход DCW 2004 B принимает цепь от земли или от + 5 ... 12 В. Предварительный усилитель и линейный усилитель (если используется) могут быть включены или выключены по мере необходимости. ВЧ-секция DCW 2004 B имеет очень низкие потери на изоляцию и высокий коэффициент экранирования фактор. Управление PTT трансивера должно осуществляться в аналоговых режимах работы (SSB, CW FM) с соединения 6 секвенсора DCW 2004 B. Затем вы должны управлять PTT с помощью ножного переключателя. Или вы должны отключить линию PTT на микрофоне. При использовании программы WSJT-X выходное гнездо PTT трансивера должно быть подключено к соединению 3 секвенсора DCW 2004 B. Установите задержку TX на 0,5 сек в программе в разделе Настройки → Дополнительно!
