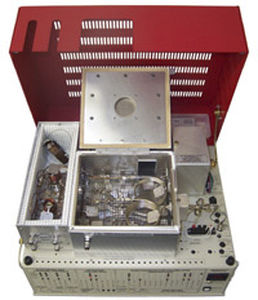

Анализатор природного газа GC
Детектор ВЗР
10-портовый клапан отбора проб газа
1-метровая насадочная колонна Hayesep-D
30 метров, капиллярная колонка 0,53 мм MXT-1
1-канальная система данных PeakSimple на компактном шасси 8610C
Система ГХ анализатора природного газа предварительно смонтирована и готова к измерению N2, метана, CO2, этана, H2O, пропана, изо- и нормальных пентанов, изо- и нормальных пентанов и C6 плюс обратная промывка. Основными преимуществами анализатора природного газа GC являются простота, низкая стоимость и возможность определения содержания воды в газе.
Анализатор природного газа GC использует только один 10-портовый пробоотборный клапан и две колонны, и допускает отклонения фаз клапана или регулировки оператором.
В отличие от широко используемых конкурентных микро ГХ, анализатор ГХ не только толерантен к воде в анализируемом газе, но и генерирует количественно измеряемый пик воды. Этот семиминутный анализ может занять больше времени, чем микро-ГХ-анализ, но ГХ анализатора природного газа не нуждается в запекании между циклами. Таким образом, с помощью анализатора природного газа GC можно выполнять примерно такое же количество запусков в день, как и с помощью обычного микрогазового анализатора.
На хроматограмме справа показано разделение образца природного газа менее чем за семь минут с помощью анализатора ГХ. Этот ГЖХ сообщает состав образца газа. Пользователи должны вручную рассчитать калорийность, удельную массу, индекс Воббе и другие значения, используя фактическую температуру и давление исследуемой пробы.
Анализатор природного газа GC может быть сконфигурирован только с детектором ВЗР, для пределов обнаружения в диапазоне 200-300 ppm. Могут быть добавлены другие детекторы, такие как FID или FPD для приложений, требующих повышенной чувствительности или селективности.
---
