Воздушная катушка индуктивности

мощностибескорпусная

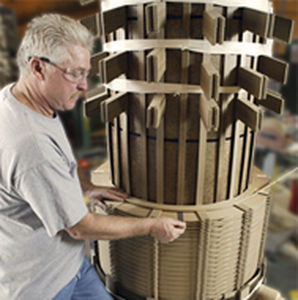

Медный и серебряный провод медных магнитов или непрерывно перемещаемых медных кабелей, используемых для обмотки всех силовых трансформаторов Waukesha®. Непрерывно перемещаемый медный кабель используется для минимизации потерь и температуры в горячих точках, а также для создания более компактной обмотки с улучшенными характеристиками короткого замыкания. Все обмотки имеют круглый, концентрический тип и обеспечивают максимальную сопротивляемость сквозному разрушению. В высоковольтных, низковольтных и третичных обмотках используется исключительно дисковая или спиральная обмотка. Эта конструкция обеспечивает максимальную прочность и устойчивость к короткому замыканию, повышенную предсказуемость и более низкие температуры горячих точек при погрузке и перегрузке. По всей обмотке перемещаются несколько непрерывных дисковых проводников и спиральные обмотки, что сводит к минимуму потери циркулирующего тока. Для обеспечения максимальной импульсной прочности обмоток и сведения к минимуму напряжений напряжения используются самые современные методы проектирования. Для управления распределением напряжений особое внимание уделяется также торцевым дискам. Методы балансировки Ампер-Поворот используются для минимизации радиального потока утечек и осевых усилий короткого замыкания. Изоляция проводника позволяет непрерывно работать при повышении средней температуры обмотки до 65°C и повышении температуры в горячих точках до 80°C без ненормального сокращения срока службы изоляции. Охлаждающие каналы формируются между дисками обмоток при помощи радиальных прокладок со шпонками из специальной высокоплотной плитной изоляции. Эти распорки выровнены в колонне для обеспечения осевой поддержки обмоток и высокой прочности при коротком замыкании.
