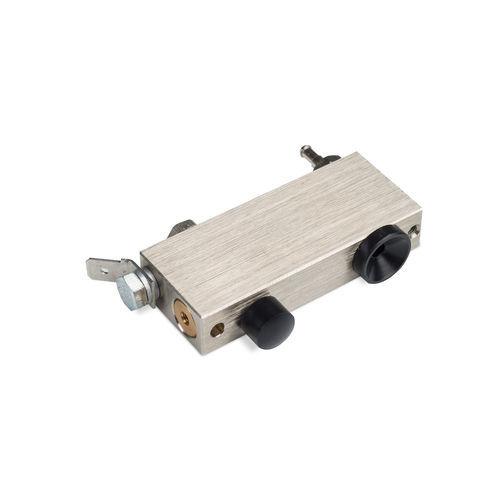

Коллектор 1 канал LK 25-4

из пластикапневматический

Описание
Пневматические клеммы линии предназначены для быстрого подключения оголённых свободных концов проводов в производстве и автоматизированных тестах. Электрический контакт устанавливается при вставке оголённого проводника в контактное отверстие. При вставке подтверждающий толкатель опускается примерно на 1 мм и запускает зажимной поршень, фиксирующий провод в корпусе. Нажатие кнопки открытия прерывает подачу воздуха и освобождает контакт.

Функция и принцип работы
Пневматический зажимной поршень удерживает конец провода в контактной полости. Вставка провода приводит в действие подтверждающий толкатель (~1 мм), который инициирует движение поршня. Сброс выполняется кнопкой, которая вентиляцией отключает пневматическое питание и освобождает контакт.

Применение и интеграция
Несколько клемм можно размещать в пластиковом блоке для компактной установки и высокого уровня изоляции между каналами. Четырёхпроводная проводка может быть выведена до пневматической клеммы. Общий клапан для группы клемм позволяет одновременно освободить все соединения одним сигналом. SPS electronic предлагает отраслевые решения для электрических контактов в испытательной и производственной технике.

Особенности

• Пневматическая клемма для свободных концов кабеля
• Работает от сжатого воздуха, освобождение нажатием кнопки
• Срабатывание контакта через подтверждающий толкатель (~1 мм)
• Доступна для максимальных диаметров кабеля 4 мм, 6 мм или 9 мм
• Электрическое подключение через Faston-разъём

Примечания
Для контакта с гладкими поверхностями, например наконечниками проводов, рекомендуется исполнение с вафельной короной (опция WK). Версии WK помечаются опцией "WK".

Технические характеристики

• Семейство моделей: серия LK 25
• Пример варианта на этой странице: LK 25-4
• Диаметры зажима: 4 мм / 6 мм / 9 мм
• Принцип работы: пневматический (сжатый воздух)
• Срабатывание: подтверждающий толкатель, ~1 мм воздействия проводом
• Механизм контакта: зажимной поршень
• Метод освобождения: кнопка, вентилирующая пневматическое питание для размыкания контакта
• Электрический интерфейс: Faston-разъём
• Монтаж: возможна встраиваемая установка в пластиковые блоки для компактной компоновки и высокой изоляции
• Группировка: возможен общий клапан для одновременного освобождения
• Опциональное аксессуар: WK 25 вафельная корона для гладких окончаний (напр., наконечники)
• Типичные области применения: автоматизированные испытания, быстрые производственные соединения свободных концов кабеля
