Тестер безопасность S 6600H

сопротивления изоляциидиэлектрической прочностинепрерывность заземления

Обзор
Модели S 6600H, S 6600U и KT 6680U — универсальные тестеры безопасности для проверок электрической безопасности в лабораториях, мастерских и производственных средах. S 6600H и S 6600U — настольные приборы; KT 6680U — модуль для установки в стойку.

Разъёмы и варианты

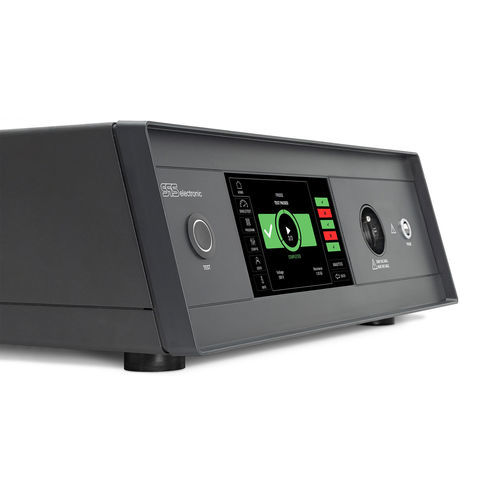

• S 6600H: настольное устройство с сетевыми розетками, специфичными для страны, на передней панели для прямого подключения тестируемого изделия.

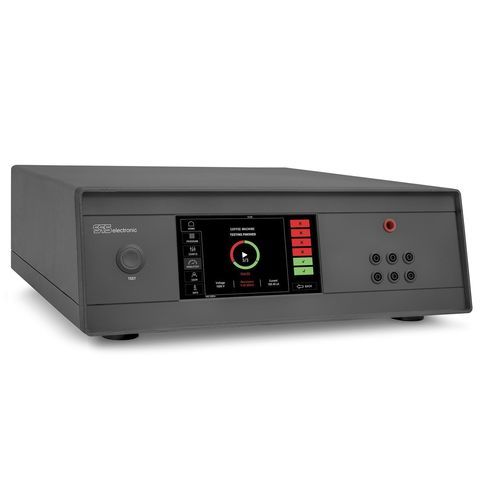

• S 6600U: настольное устройство с лабораторными разъёмами и HV-разъёмами на передней панели для гибких вариантов подключения.
• KT 6680U: вставной модуль для интеграции в тестовые стойки и автоматизированные системы.

Ключевые функции испытаний

• Испытание повышенным напряжением (Hipot) AC: 100 – 5 500 V, испытательный ток до 20 mA.
• Испытание повышенным напряжением (Hipot) DC: 100 – 6 000 V, испытательный ток до 20 mA.
• Измерение сопротивления изоляции (DC): напряжение 100 – 6 000 V; указанный диапазон сопротивлений: 100 kΩ – 50 GΩ (альтернативно 250 kΩ – 50 GΩ).
• Испытание защитного проводника (Ground bond) AC: 1 – 32 A; диапазон сопротивлений 0 – 6 Ω.
• Измерение сопротивления: 1 Ω – 1 MΩ.
• Пороговые значения прозвонки: < 14 Ω = короткое замыкание; > 100 kΩ = отсутствие проводимости.

Области применения

• Проверки на линии производства (EOL) и испытания безопасности в производстве.
• Обеспечение качества при производстве электроники и электротехники.
• Лабораторные проверки, обслуживание и ремонт.
• Испытания медицинских приборов, силовой электроники и компонентов для электромобильности, когда не требуются функциональные тесты.

Детали
Приборы ориентированы на измерения, связанные с безопасностью: Hipot AC/DC, измерение сопротивления изоляции и испытание защитного проводника. Диапазоны высокого напряжения обеспечивают AC‑испытания до 5 500 V и DC‑испытания до 6 000 V при испытательных токах до 20 mA. Измерение изоляции охватывает очень высокие значения сопротивления для оценки качества изоляции. Испытание защитного проводника обеспечивает токи от 1 A до 32 A для проверки PE. Варианты подключений зависят от выбранной модификации (сетевые розетки на передней панели, лабораторные/HV-разъёмы или интеграция в стойку).

Технические характеристики

• Модель: S 6600H (семейство продуктов включает S 6600U и KT 6680U).
• HV‑испытание AC: 100 – 5 500 V, до 20 mA.
• HV‑испытание DC: 100 – 6 000 V, до 20 mA.
• Измерение изоляции (DC): 100 – 6 000 V; диапазон сопротивлений: 100 kΩ – 50 GΩ (альтернативно 250 kΩ – 50 GΩ).
• Испытание защитного проводника: 1 – 32 A; сопротивление 0 – 6 Ω.
• Измерение сопротивления: 1 Ω – 1 MΩ.
• Прозвонка: < 14 Ω = короткое замыкание; > 100 kΩ = отсутствие проводимости.
• Питание: широкодиапазонный блок питания, ≈ 90 – 250 V (в тексте также указано 90 – 253 V), 50/60 Hz.
• Варианты исполнения: настольный с розеткой (S 6600H); настольный с лабораторными разъёмами (S 6600U); вставной модуль для стойки (KT 6680U).
• Типичные области применения: HV‑безопасность, измерение изоляции, испытание защитного проводника в лабораториях, мастерских и на производстве.
• Производитель: SPSelectronic.
